Регулировка Карбюратора Бензопилы Штиль 361 Своими Руками

Регулировка Карбюратора Бензопилы Штиль 361 Своими Руками

Для самонастройки карбюратора вам необходимо ознакомиться с его устройством и запомнить порядок работы, который выполняется для настройки частей, ответственных за правильное функционирование составных частей устройства и находящихся рядом с ним деталей.

Необходимо тщательно обрабатывать объекты для настройки системы, а также определять соответствие открытых параметров максимально допустимым значениям.

О карбюраторном устройстве

Карбюратор используется для смешивания горючей смеси с воздухом, соблюдая заранее установленные пропорции. Если точные дозы не соблюдаются, производительность двигателя находится под угрозой. Когда при смешивании компонентов подается большое количество воздуха, а топлива недостаточно, эта смесь считается «бедной».

Пересыщение нельзя терпеть, так как при большом количестве топлива по сравнению с воздухом также возможно сбой или износ двигателя. Регулировка карбюратора необходима не только перед первоначальным использованием, но и при выявлении любых отклонений в его работе. Прежде чем начать работать с бензопилой, не забудьте проверить ее.

Регулировка Карбюратора Бензопилы Штиль 361 Своими Руками

Конструкция карбюратора содержит стандартный набор элементов, однако может незначительно отличаться в зависимости от производителя. Компоненты:

  1. Основа. Это специальная трубка, которая визуально напоминает аэродинамический дизайн. Через него проходит воздух. В поперечном направлении в середине трубы находится демпфер. Его положение можно изменить. Чем больше он вталкивается в проход, тем меньше воздуха подается в двигатель.
  2. диффузор. Это протяженная часть трубки. С его помощью скорость подачи воздуха увеличивается точно в сегменте, из которого выходит топливо.
  3. каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, затем проходит в струю, из которой она течет в распылитель.
  4. Поплавковая камера. Это отдельный структурный элемент, который напоминает форму резервуара. Он предназначен для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Не знаете, какую бензопилу выбрать? Прочтите нашу статью.

Ищете более дешевую модель, но надежную и проверенную временем? Обратите внимание на российские бензопилы.

Или изучите иностранных производителей бензопилы, таких как Calm.

Что вам нужно настроить

У каждого владельца карбюратора должны быть необходимые инструменты для настройки этой системы. Существуют три регулировочных винта, которые расположены на корпусе устройства. У них есть свои маркировки:

  • L. винт для коррекции низкой скорости.
  • H. винт для высокоскоростной регулировки.
  • T. регулирует холостой ход, в большинстве случаев используется для экспериментов.

Перед настройкой карбюратора необходимо подготовить устройство:

  1. Двигатель прогревается, то есть начинается около 10 минут до ремонта и выключается, когда вы начинаете работу (см., Как запустить бензопилу).
  2. Воздушный фильтр проверяется и промывается.
  3. Цепь останавливается поворотом винта T до упора (см. Масло для цепи).

Чтобы обеспечить безопасный ремонт, вы должны подготовить плоскую поверхность, где вы можете осторожно позиционировать устройство и повернуть цепь в противоположном направлении. Нужен тахометр. Он определяет наличие нарушения в карбюраторе. При оборотах винтов звук должен быть идеальным и абсолютно равным. Если вы заметили визг, то смесь перенасыщена.

Инструкции по установке

Регулировка карбюратора делится на две основные стадии. Первый называется базовым. Он создается, когда двигатель включен. Второе выполняется, когда двигатель разогревается.

Чтобы успешно выполнить процедуру регулировки карбюратора, Вы должны сначала прочитать инструкцию по эксплуатации Конкретная модель для идентификации дополнительных функций конфигурации устройства.

Начальная ступень

Регулировочные винты с наивысшим и наименьшим оборотами должны быть по часовой стрелке до тех пор, пока не встретится самое высокое сопротивление. Когда винты останавливаются, вам необходимо перевести их в противоположном направлении и оставить при проходе 1,5 оборота.

Читайте так же:
Fiat bravo регулировка фар

Основной этап

Двигатель переключает среднюю скорость и он прогревается около 10 минут. Винт, который отвечает за регулировку скорости холостого хода, должен двигаться по часовой стрелке. Он выводится только тогда, когда двигатель переходит в стабильный режим работы. Необходимо проверить, что цепь не двигается во время этого процесса.

Не начнется Stihl ms 361.Репир карбюратор.Регулировка карбюратора

Запасные части цепные пилы Stihl Миз 361.Регулировка карбюратора.

Как отрегулировать бензопилу карбюратора. Обслуживание бензопилы. Часть 11

В этом видео мы ответим на вопрос о том, как настроить или самостоятельно отрегулируйте бензопилу карбюратора.

В режиме ожидания двигатель может остановиться (причина здесь). В этом случае необходимо немедленно отрегулировать регулировочный винт по часовой стрелке до упора. Иногда цепь начинает двигаться. В этом случае поверните регулировочный винт в обратном направлении.

Проверка ускорения

Вам нужно сделать небольшое исследование. Инициируется ускорение устройства. Необходимо оценить работоспособность двигателя при максимальной скорости. Когда двигатель работает правильно, тогда при нажатии на ускоритель скорость быстро возрастает до 15 000 об / мин.

Если этого не происходит или увеличение скорости происходит слишком медленно, необходимо надеть винт, обозначенный буквой L. Он поворачивается против часовой стрелки. Необходимо наблюдать умеренные движения, так как поворот не может превышать 1/8 от полного круга.

Максимальное количество оборотов

Чтобы ограничить этот рисунок, вам нужно использовать винт с маркировкой H. Чтобы увеличить количество оборотов, поверните его по часовой стрелке и уменьшите их в противоположном направлении. Максимальная частота не должна превышать 15 000 об / мин.

Если вы увеличите эту цифру, двигатель устройства будет работать на износ, что приведет к проблемам в системе зажигания. При вращении этого винта вам необходимо учитывать процессы зажигания устройства. Если есть малейшие сбои, максимальная скорость должна быть уменьшена.

Окончательная проверка на холостом ходу

Перед этой процедурой необходимо выполнить полную настройку компонентов карбюратора при работе с максимальными оборотами. Затем проверьте работу устройства в холодном холодном режиме. Когда правильные параметры будут достигнуты во время регулировки, вы можете увидеть точное соответствие конструкции карбюратора следующим критериям:

  1. Когда режим ожидания подключен, цепь не перемещается.
  1. Когда даже небольшое снижение ускорителя, двигатель ускоряется ускоренными темпами. С постепенным углублением давления видно, что частота вращения двигателя соизмеримо увеличивается, достигая максимально допустимых значений.
  2. Когда двигатель работает, вы можете сравнить его звук с четырехтактным устройством.

Если в вышеуказанных параметрах отмечены нарушения или настройка устройства не была выполнена полностью, вам необходимо выполнить основной шаг конфигурации несколько раз. Иногда действия выполняются неправильно. В этом случае устройство может выйти из строя из-за потери правильных настроек узла. В этом случае необходимо обратиться к специалисту.

Разборка карбюратора, если необходимо осмотреть или отремонтировать компоненты

Расположение различных моделей карбюраторов практически идентично, поэтому при работе с ними вы можете использовать стандартную схему. Все элементы должны быть тщательно удалены, а затем распределяется в соответствии с приведенным ниже порядком, так что после завершения ремонтных работ вы можете успешно встать на место.

Снятие верхней крышки

  1. Верхняя крышка снята. Для этого отвинтите 3 болта, удерживающих его по кругу.
  2. Пена также удаляется, поскольку она является верхней частью фильтра, который проводит воздух.
  3. Топливный шланг удаляется.
  4. На нем сразу отображается тяга привода.
  5. Конец кабеля отсоединен.
  6. Шланг для бензина может быть полностью удален, если он намеренно оттянет его.

Чтобы окончательно подготовить карбюратор для капитального ремонта или замены мельчайших деталей, Необходимо аккуратно отделить его от основной системы. Иногда требуется дополнительная разборка. Необходимо аккуратно открутить элементы компонентов и свернуть крепежные элементы на группы, так как эти мелкие детали легко теряются.

Читайте так же:
Регулировка дизельного двигателя 4d68

Инструкция для китайцев

Для правильной настройки карбюратора китайской бензопилы вы должны сначала запомнить заводские настройки устройства, а затем включить двигатель. Вследствие этого необходимо оставить его работать в течении нескольких часов, чтобы точно разоблачить собственные параметры. Иногда работа выполняется один раз после десятиминутной работы двигателя, но многие модели китайского производства требуют специальной обработки.

Китайская модель бензопилы

Порядок настройки:

  1. Мероприятия начинаются на холостом ходу. С помощью регулировочных винтов необходимо обеспечить систематический набор оборотов двигателем, поэтому сначала следует запустить его на низкой скорости. Отклонение от нормы. движение цепи вдоль автобуса. В этом случае необходимо отрегулировать крайние винты в оптимальном положении, чтобы цепь оставалась неподвижной.
  2. Переход к скорости средней скорости. Иногда двигатель выкуривается. Этот дефект можно устранить, затянув винт для подачи более компактной топливной смеси.

В этом случае дым исчезнет, ​​но скорость двигателя увеличится. Необходимо настроить настройки на уровень, когда при нажатии дроссельной заслонки двигатель постоянно растет, никаких внезапных рывков или перерывов не слышны.

Перед покупкой мы рекомендуем вам ознакомиться с рейтингом бензопилы для обеспечения надежности и качества.
Четко посмотрите на видео:

Вывод

Для того, чтобы бензопила работала правильно, вам необходимо тщательно выполнить работу по настройке карбюратора в точном соответствии с их порядком. Если есть какие-либо нарушения в работе устройства, вы должны самостоятельно выполнить его полную разборку. В большинстве случаев требуется замена любых частей, которые стали непригодными для использования.

Если настройки карбюратора постоянно проверяются, и своевременно принимаются меры для повышения его производительности, нет проблем с бензопилой.

Читайте также, что делать, если бензопилы не запускаются и какие сопла на бензопилу следует выбирать.

Технические характеристики

По своим техническим характеристикам 361 Штиль резко отличается в лучшую сторону из линейки ей подобных. Мощный двигатель объемом 59 см³ развивает усилие до 4,6 л.с. (3,4 кВт). При этом вес изделия всего лишь 5,6/5,8 кг. (5,8 исполнение с обогревом рукоятки). Зажигание – электронное. Применяемое топливо – смесь бензина АИ-92 с маслом STIHL HP Ultra. Можно применять готовую смесь STIHL MotoMix. На 1литр бензина берется 20 мл масла, то есть выдерживается соотношение 1:50. Смазка цепи автоматическая. Масляный насос включается только при движущейся цепи. Объем масляного бака 0,325 л., топливного – 0,685. На пилу можно устанавливать пильные цепи от 37 до 50 см. Ширина паза на шине 1,6 мм. Уровень вибрации бензопилы во время работы пониженный. 361 Штиль оборудован инерционным тормозом пильной цепи. Более подробно характеристики приводятся в «Инструкции по эксплуатации».

Причиной внезапной остановки работы бензопилы может являться неправильная регулировка этого устройства. На карбюраторе Вашего «Штиль361» имеется 3 специальных винта. Первый из них обозначается Н (с его помощью устанавливаются максимальные обороты), второй – L (регулирует обороты холостого хода) и третий S или LA (режим холостого хода). Перед пуском выкрутите третий винт против часовой стрелки на 1-1,5 оборота и пустите пилу. Если двигатель не глохнет, то посмотрите на цепь: она должна оставаться неподвижной. Если это не так, то крутите винт в противоположную сторону до тех пор, пока цепь не остановится. Если при нажатии на акселератор пила слишком медленно набирает обороты, то это можно отрегулировать при работающем двигателе винтом L.

Читайте так же:
Регулировка 2 дискового сцепления ямз

Наладка бензопилы Штиль

Проверьте регулировки и при необходимости скорректируйте их

Бензопила Штиль 250 – неисправности и ремонт

Чаще всего бензопила Stihl MS 250 выходит из строя по причине использования некачественного горючего и моторного масла, а также из-за износа основных составляющих ее устройства. Чтобы отремонтировать модель своими руками, нужно найти точную причину поломки и заменить изношенные запчасти качественными деталями.

Не заводиться пила – причины и устранение поломки

Если цепная пила Stihl не заводиться, то первое, что нужно тщательно осмотреть – это система зажигания садового инструмента, а именно – зазор между штатными маховиком и катушкой. Для стабильной работы модели Stihl расстояние между этими элементами должно составлять 0,2 мм. Если этот параметр был нарушен, значит, его потребуется настроить.

Чтобы выставить зазор между встроенными маховиком и катушкой, нужно снять левую боковую крышку и очистить детали под ней.

После этого потребуется:

  1. Отвернуть 2 винта, расположенных над маховиком, против часовой стрелки;
  2. Установить специальный шаблон между катушкой зажигания и маховиком;
  3. Начать поворачивать винты по ходу стрелки часов до того момента, когда маховик вплотную приблизиться к шаблону.

Бензопила Штиль 250 – неисправности и ремонт

После настройки зазора нужно установить защитную крышку корпуса пилы Stihl и завести двигатель. Иногда мотор не запускается с первым вытягиванием троса стартера. В таком случае нужно продолжать попытки до тех пор, пока ДВС не запустится.

Что делать, если заливает свечу бензопилы?

Причина этой неисправности заключается в использовании топливной смеси, приготовленной в неправильной пропорции. В результате избыток моторного масла вытекает на свечу и, со временем, скапливается на ней в виде нагара.

Что делать, если заливает свечу бензопилы

Чтобы решить проблему, нужно выкрутить свечу и очистить пространство под ней. Далее потребуется удалить с ее поверхности весь скопившейся нагар и промыть деталь чистым бензином. После полного высыхания свечу нужно вкрутить на место и продолжить эксплуатацию пилы.

Карбюратор бензопилы штиль мс 250 видео

Бензопилы stihl ms 180 разработаны таким образом, чтобы очень облегчить их эксплуатацию малоопытными пользователями. В статье подробно рассмотрена регулировка карбюратора ms 250 (со бензопила штиль. Для этого в карбюраторе пилы были упразднены некоторые функции, доступные на более мощных моделях Stihl. Но возможность настроить все-таки есть, и ремонт, также регулировка карбюратора бензопилы штиль 180 своими руками, возможна.

Бензопила Штиль 250 Регулировка Карбюратора

Когда нужно регулировать карбюратор Штиль 180

Для начала стоит определиться, зачем вообще может понадобится регулировать и чинить карбюратор stihl ms 180. Итак, делать это необходимо в следующих случаях:

  • если бензопила не держит холостые обороты;
  • ремонт может потребоваться, если пила не запускается;
  • наблюдается утрата мощности;
  • завышенный расход горючего;
  • бензопила не развивает самые большие обороты.
  • глохнет при наборе оборотов.

Этот перечень можно продолжать продолжительно, но главные предпосылки мы определили. До того как приступить к регулировке, необходимо знать из каких основных частей состоит карбюратор на бензопиле штиль 180, и кто его производит.

Устройство карбюратора Штиль 180

Итак, карбюратор stihl ms 180 разработан и выпускается дочерней компанией компании Stihl, под заглавием Zama. разборка бензопилы штиль 180 часть 3. duration: регулировка карбюратора бензопилы. Бензопила штиль 250 регулировка и настройка карбюратора. Уникальные карбюраторы, на своем корпусе имеют логотип компании, гарантирующий качество продукции.

Топливный насос

Непосредственно в корпусе карбюратора установлен топливный насос, который работает под действием воздушного импульса из картера бензопилы, передающегося по особенным каналам. В насосе установлена диафрагма, непосредственно она и отвечает за перекачивание горючего под действием импульса. Регулировка карбюратора бензокосы 55, 250 и. Меж диафрагмой и корпусом установлена прокладка, которая отвечает за плотность топливного насоса.

Читайте так же:
Мопед альфа регулировка заднего колеса

Распределительная камера

В камере распределения, как и в топливном насосе тоже имеется мембрана, которая открывает и регулирует подачу топлива при помощи нажатия на особенное коромысло, приподнимающее при всем этом свой игольчатый клапан.

Крышкой камеры, является корпус компенсатора, который крепиться на карбюратор при помощи 4 винтов, меж корпусом и крышкой установлена прокладка, увеличивающая высоту камеры и отвечающая за герметизацию.

Форсунка

Форсунка для подачи горючего встроена в корпус карбюратора таким образом, что является соединительным звеном меж распределительной камерой и полостью, в какой установлена дроссельная заслонка. Сходу с топливом к форсунке подается воздух и возникает воздушная смесь. Форсунка имеет обратный клапан, который перекрывает поступление воздуха в обратной последовательности, другими словами из дроссельной камеры в камеру распределения.

Заслонка дросселя

Дроссельная заслонка, установлена в корпусе карбюратора и отвечает за увеличение подачи топливной смеси непосредственно в цилиндр мотора. В момент нажатия на газ, дроссельная заслонка приоткрывается, тем увеличивает пропускную способность канала и горючее из полости карбюратора, устремляется в цилиндр в большем объеме.

Смотрите так же

Сгорание большего объема горючего, увеличивает количество образовавшейся энергии, что влияет на мощность и скорость протекания процессов. Заслонка установлена на валу проходящего через весь корпус карбюратора. Регулировка карбюратора штиль 250 | 101 бензопила. На выходе вала из корпуса, установлено крепление для тросика газа, рядом расположен конусообразный, регулировочный винт отвечающий за настройку холостого хода. Какое растояние на стартере должно быть от полюсов до модуля?, какова правильная регулировка карбюратора бензопилы?, штиль 250 мс. Закручивая винт можно мало регулировать положение вала и установленной на него заслонки, тем увеличивать или уменьшать холостой ход, приоткрывая или напротив прикрывая заслонку.

КАК ПРАВИЛЬНО САМОМУ ОТРЕГУЛИРОВАТЬ КАРБЮРАТОР НА БЕНЗОПИЛЕ//Stihl

pila.prom.ua — запчасти, аксессуары и техника для леса и сада. Подписывайтесь на наш YOUTUBE канал: …

КАК ПРАВИЛЬНО САМОМУ ОТРЕГУЛИРОВАТЬ КАРБЮРАТОР НА БЕНЗОПИЛЕ//Stihl

pila.prom.ua. запчасти, девайсы и техника для леса и сада. Подписывайтесь на наш YOUTUBE канал: .

Регулировка карбюратора на бензопиле Stihl MS 230, MS 250

Как отрегулировать карбюратор штиль ms 180 какие обороты min и max? Также схожее видео о регулировке на моем.

Регулировка карбюратора на бензопиле Stihl MS 230, MS 250

В этом видео мы ответим на вопрос, как настраивать или регулировать карбюратор бензопилы своими руками….

Воздушная заслонка

Воздушная заслонка карбюратора установлена с оборотной стороны от дроссельной и отвечает за запуск холодного мотора, её управление осуществляется рычагом управления мотора. Для холодного запуска воздушную заслонку на 100 процентов перекрывают, для обыкновенной работы открывают.

Регулировка карбюратора Штиль 180

Карбюратор бензопилы Штиль 180, без разбора, регулировать можно только на количество оборотов на холостом ходу. Прирастить или уменьшить подачу горючего в различных режимах при помощи особенных винтов нельзя. Бензопила штиль 250 при нажатии на газ глохнет, в. Производитель ограничивает доступ к регулировкам и не устанавливает эти винты. Как отрегулировать карбюратор на правильные обороты холостого хода очень кропотливо описано в инструкции производителя.

При возникновении определенных изъянов, и наличии опыта, прирастить или уменьшить подачу топлива можно при помощи роста зазора при открытии игольчатого клапана.

Для роста подачи, коромысло игольчатого клапана в распределительной камере необходимо отогнуть ввысь, а для уменьшения, вниз. Тем регулируется ход иглы и соответственно пропускная способность клапана.

Читайте так же:
Как отрегулировать привод сцепления на гранте

Не стоит проводить регулировку без помощи других, т. к. это необходимо делать очень точно и при ошибке вернуть изначальное положение коромысла практически нереально.

Почему переливает карбюратор Штиль 180 и несколько характерных неисправностей

После того как мы рассмотрели устройство карбюратора отыскать причину, по которой горючее попадает в камеру сгорания в большем объеме не составит труда. Происходит это из-за износа прокладки меж крышкой компенсатора и корпусом карбюратора. Регулировка карбюратора бензопилы штиль 180, видео-подсказку к которой вы можете увидеть. Вы спросите, как это может повлиять?

Ответ прост, сжимаясь, прокладка отпускает находящуюся поверх нее диафрагму на толики мм вниз. Она, в свою очередь сильнее нажмет на коромысло игольчатого клапана, он откроется больше положенного и горючее поступит в избытке (начнет переливать).

Еще одна причина — растяжение самой диафрагмы, это происходит в конечном итоге естественного износа. Предупредить данный процесс нереально, зато можно решить делему, периодически меняя все прокладки, диафрагмы карбюратора, и топливного насоса. Если ваша бензопила начала чихать и плохо заводится, значит настал момент регулировки карбюратора на бензопиле штиль 250 своими руками. Для этого существует ремкомплект.

Смотрите так же

При чистке бензопилы сжатым воздухом, ни в коем случае нельзя дуть в топливную трубку, это может привести к растяжению диафрагмы.

Частая поломка карбюратора Штиль и как её избежать

Распространенной предпосылкой выхода из строя карбюратора на бензопиле штиль, является залипание клапана в форсунке. Причина залипания — нарушение хранения бензопилы, точнее инструкций производителя Штиль 180 по правильной подготовке к хранению.

Как следует из инструкции, перед долгим хранением, необходимо слить горючее из бака, после чего запустить пилу и дожечь бензин из карбюратора. Бензопила штиль 180 — устройство и регулировка карбюратора бензопила штиль 180 ms 230, ms 250. Невыполнение этого обычного правила, тянет за собой следующие последствия. Клапан форскнуи, находясь в определенном контакте с топливом, прилипает к корпусу, т. к. бензин понемногу испаряется и остается только липкое масло. Поменять форсунку нельзя, т. к. их нет в ремкомплекте, можно только испытать её выбить и промыть, что не всегда может быть сделать, не испортив при всем этом форсунку.

Проверка и ремонт глушителя

Глушители бензопилы

Засорившиеся глушители следует оставить отмокать в теплой воде с моющим средством, затем тщательно протереть и высушить.

Неисправность глушителя приводит к падению мощности инструмента при работе и остановках в режиме холостого хода. Несмотря на кажущуюся простоту этой детали, за ней тоже важно следить. Довольно часто глушитель оказывается забит. При работе возможно попадание на решетку древесной пыли, опилок, частиц смолы. Высокая температура способствует их прилипанию и скоплению, выхлопные газы также образуют отложения на поверхностях искрогасителя и других деталей. Увеличивающийся со временем слой снижает пропускную способность глушителя и мешает нормальному удалению выхлопных газов. Двигатель, образно говоря, задыхается.

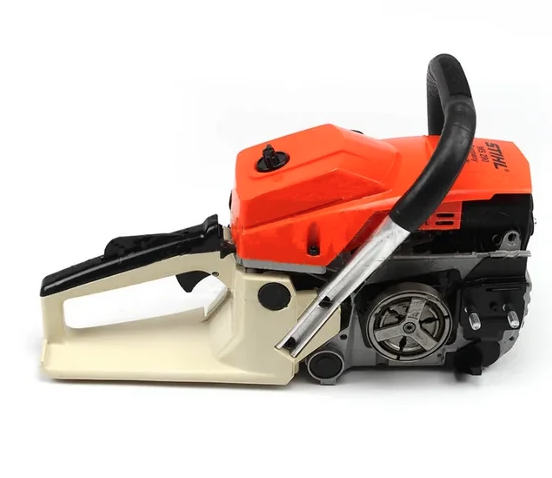

Бензопила STIHL MS 290 инструмент полупрофессионального класса, может использоваться как в быту при работе с деревом дома, на даче, в саду или в промышленных масштабах, на лесозаготовках, валить деревья, распилить бревна, обрезать ветки.

Мощный 4,8 л.с. двигатель отлично справляется с большими нагрузками. STIHL MS 290 имеет автоматическую смазку цепи , качественную анти-вибрационную систему, и легкий вес — что положительно сказывается в удобстве при работе.
