Тепловоз серии ТЭМ2

Тепловоз серии ТЭМ2

Маневровый тепловоз с электрической передачей с осевой формулой 3-3 производства Брянского машиностроительного завода.

Основные характеристики

Год постройки1960
Осевая формула3-3
Конструкционная скорость100 км/ч
Мощность дизеля1200 л.с.

Расположение оборудования на тепловозах серии ТЭМ2

Тепловозы ТЭМ1 и ТЭМ2 (рис. 1 и 2) предназначены для выполнения маневровой работы, но могут использоваться и на магистральной службе. Их компоновка и конструкция в большой степени аналогичны, но имеют и су -щественные отличия. Мощность тепловоза ТЭМ1 равна 1000 л. с, а тепловоза ТЭМ2 — 1200 л. с. Увеличение мощности достигнуто благодаря охлаждению наддувочного воздуха после турбокомпрессора, а также соответствующего изменения фаз газораспределения.

Тепловоз ТЭМ2 имеет более совершенную и простую электрическую схему, лучшую конструкцию воздушного фильтра дизеля, систему автоматического регулирования охлаждающих жидкостей, что наряду с другим усовершенствованием обеспечивает более высокие эксплуатационные и качественные характеристики по сравнению с тепловозом ТЭМ1.

Оборудование тепловозов ТЭМ1 и ТЭМ2 монтируют на главной раме, установленной на две трехосные тележки, все оси которых ведущие. Каждая тележка имеет четыре опоры, воспринимающие вертикальные нагрузки от главной рамы. Горизонтальные усилия передаются через два центральных шкворня. Передняя и задняя тележки одинаковой конструкции, за исключением правой буксы средней оси задней тележки, на которой расположен привод скоростемера.

Кузов тепловоза (капотного типа) состоит из пяти основных частей: холодильной камеры, кузова над дизельным помещением, кузова над аппа -ратной камерой, кабины машиниста и кузова над аккумуляторным помещением. Кузова над двигателем и аппаратной камерой съемные, что обеспечивает возможность демонтажа расположенного под ними крупного оборудования. Остальные части кузова приварены к главной раме.

Тепловая изоляция кузова над двигателем и кабины машиниста позволяет эксплуатировать тепловоз при низких температурах -50° С и обеспечивает нормальные температурные условия в кабине машиниста. Для вентиляции машинного помещения, аппаратной камеры и аккумуляторного помещения их двери имеют просечки в верхней и нижней частях, закрываемые специальными щитками при низкой температуре наружного воздуха.

В дизельном помещении, примерно посередине тепловоза, размещены дизель-генератор, компрессор и ряд других вспомогательных механизмов. Дизель-генераторная установка является источником постоянного тока. Электрический ток поступает к тяговым электродвигателям, приводящим в движение колесные пары посредством зубчатой передачи.

Чтобы обеспечить требуемые тяговые усилия, реализовать полную мощность дизеля в возможно большем диапазоне скоростей, электрическая схема тепловоза ТЭМ1 предусматривает последовательное и последовательно-параллельное соединение тяговых электродвигателей, а также одну ступень ослабления поля электродвигателей. На тепловозе ТЭМ2 электрическая схема предусматривает соединение тяговых электродвигателей в две параллельные группы по три двигателя в каждой и две ступени ослабления поля.

Тяговый генератор используют также и для запуска дизеля. В этом случае генератор работает в режиме электродвигателя, получая питание от

Рис. 1. Тепловоз ТЭМ1 Брянского машиностроительного завода:

1- буферный фонарь; 2-редуктор вентилятора холодильной камеры; 3 — жалюзи боковые; 4- прожектор; 5- песочницы передние; 6 — холодильная камера; 7 -жалюзи верхние; 8 — вентилятор холодильника; 9 — масляные фильтры; 10 — бак для воды; 11- бак для масла; 12 — дизель-генератор; 13 — турбокомпрессор; 14 — компрессор; 15 — аппаратная камера; 16 — тнфон; 17 — двухмашинный агрегат; 18 — пульт управления; 19 — кабина машиниста; 20 — аккумуляторное помещение; 21 — антенна; 22- песочницы задние; 23 — приемопередатчик; 24 — аккумуляторная батарея; 25 — преобразователь; 26 — блок питания радиостанции; 27 — автосцепка; 28 — тяговый электродвигатель; 29 — ручной тормоз; 30 — калорифер; 31-край’машиниста; 32 — контроллер; 33 — шкворень; 34 — вентилятор охлаждения тяговых электродвигателей задней тележки; 35 — кожух редуктора; 36- топливный бак; 37 — воздухоочиститель (воздушный фильтр) дизеля; 38 — топливные фильтры грубой очистки; 39 — главный резервуар; 40 — главная рама тепловоза; 41 — тележка; 42 — вентилятор охлаждения тяговых электродвигателей передней тележкн; 43 — масло- н топливоподкачивающие насосы; 44 — топлнвоподогреватель; 45 — охлаждающие секции масляные; 46 — опора рамы; 47 — охлаждающие секции водяные; 40 — путеочиститель

Читайте так же:
Регулировка карбюратора бензопилы шторм

Рис. 2. Тепловоз ТЭМ2 Брянского машиностроительного завода:

1- буферный фонарь; 2- редуктор вентилятора холодильной камеры; 3- жалюзи боковые; 4 — прожектор; 5- песочницы передние; 6 — холодильная камера; 7-жалюзи верхние; * — вентилятор холодильника; 9- масляные фильтры; 10 — бак для воды; 11- бак для масла; 12 — днзель-генератор; 13 — искрогаситель; 14 — компрессор; 15 — аппаратная камера; 16 — двухмашинный агрегат; 17 — тифон; 18 — пульт управления; 19 — кабина машиниста; 20 — антенна; 21 — ручной тормоз; 22 — песочницы задние; 23 — аккумуляторная батарея; 24 — калорифер (нагревательная секция); 25 — тяговый электродвигатель; 26- кран машиниста; 27 — вентилятор охлаждения тяговых электродвигателей задней тележки; 28- кожух редуктора; 29- топливный бак; 30 — воздухоочиститель (воздушный фильтр) дизеля; 31 — главная рама тепловоза; 32 — главный резервуар; 33 -тележка; 34 — вентилятор охлаждения тяговых электродвигателей передней тележкн; 35 -масло- и топлнвоподкачивающие насосы; 36 — топлнвоподогреватель; 37 — охлаждающие секции масла дизеля; 38 — водяной насос контура охлаждения наддувочного воздуха; 39 — водяные секции охлаждения сл наддувочного воздуха; 40 — водяные секции охлаждения воды дизеля; 41 — путеочиститель; 42 — автосцепка

аккумуляторной батареи. Последняя служит и для освещения тепловоза на стоянках.

От вала тягового генератора через специальную пластинчатую (пакетную) муфту вращение передается тормозному компрессору, расположенному позади генератора, и через клиноременные передачи двухмашинному агрегату и вентилятору охлаждения тяговых электродвигателей задней тележки.

Двухмашинный агрегат представляет собой соединение двух машин постоянного тока: вспомогательного генератора и возбудителя. Вспомо’ гательный генератор предназначен для питания цепей управления, освещения и вспомогательных цепей. Возбудитель питает независимую обмотку тягового генератора.

С правой стороны генератора расположен воздушный фильтр дизеля. На тепловозе ТЭМ1 фильтр сетчатый, прямоугольной формы, состоит из двух кассет. На тепловозе ТЭМ2 фильтр также сетчатый, но круглый, вращающийся и самоочищающийся.

От вала привода масляного насоса, расположенного на переднем торце дизеля, через систему карданных валов и конический редуктор с фрикционной муфтой, находящийся в холодильной камере, приводится во вращение вентилятор холодильной камеры, а при помощи клиноременной передачи — вентилятор охлаждения тяговых электродвигателей передней тележки. С левой стороны впереди дизеля один над другим смонтированы маслопрока-чивающий (сверху) и топливоподкачивающий (снизу) насосы, приводимые в действие электродвигателями.

В левом переднем углу дизельного помещения в вертикальном положении установлен топливоподогреватель, а вверху-водяной бак. На тепловозе ТЭМ2 водяной бак разделен перегородкой на два отсека. С правой стороны дизельного помещения, ближе к дизелю, укреплен запасной масляный бак. В передней части тепловоза расположена холодильная камера.

Холодильная камера тепловоза ТЭМ1 имеет 24 охлаждающие секции (18 для воды и 6 для масла). Температура воды и масла дизеля регулируется открытием и закрытием боковых и верхних жалюзи, а также включением и выключением вентилятора при помощи фрикционной муфты редуктора. Открытие и закрытие жалюзи, а также включение и выключение вентилятора производят дистанционно из кабины машиниста посредством электропневматической системы.

В холодильной камере тепловоза ТЭМ2 24 охлаждающие секции (18 для воды и 6 для масла), причем 12 водяных секций служат для охлаждения дизеля, а 6 секций (отдельная замкнутая система) — для охлаждения наддувочного воздуха дизеля после турбокомпрессора. Вода в этой системе прокачивается центробежным насосом, расположенным в холодильной камере и приводимым от редуктора вентилятора через зубчатую передачу.

Читайте так же:
Регулировка оборотов вентилятора конденсатора

Для облегчения доступа к охлаждающим секциям боковые жалюзи смонтированы на каркасе, соединенном с корпусом холодильной камеры петлями. Регулирование температуры воды и масла дизеля осуществляется автоматически путем открытия и закрытия боковых и верхних жалюзи и включения и выключения вентилятора. Имеется также и дистанционное управление жалюзи и вентилятором из кабины машиниста.

На пульте кабины машиниста установлены контроллер со штурвалом, контрольно-измерительные приборы, характеризующие работу силовой установки, и другие приборы управления. Расположение сиденья машиниста перед пультом и его высоту при необходимости можно регулировать. Вблизи пульта находятся кран машиниста, кран локомотивного тормоза и клапаны тифонов; педаль для управления песочницами установлена на полу перед сиденьем.

В левой задней части кабины машиниста перед столом расположено сиденье помощника машиниста. На задней стене кабины размещены привод ручного тормоза и инструментальный ящик. В кабине машиниста два огнетушителя, еще два огнетушителя есть в дизельном помещении. Для отопления кабины в зимнее время установлены калорифер и батарея обогрева ног машиниста. У кабины три двери: две для входа в кабину с площадок тепловоза, одна-для входа в аппаратную камеру. В дверь, соединяющую кабину машиниста и аппаратную камеру, вмонтирован шкаф для хранения одежды. Торцовые и боковые окна обеспечивают хорошую освещенность кабины и вполне достаточную видимость вперед, назад и по сторонам. Средние секции боковых окон могут отодвигаться, обеспечивая машинисту при необходимости возможность обзора вперед и назад через открытые окна. Открывающаяся часть окна ограждена специальными защитными щитками из стекла.

Под главной рамой тепловоза находится топливный бак и бачок для хранения запаса смазки. Здесь же укреплены четыре главных тормозных резервуара. Все электропровода заключены в специальные трубопроводы, расположенные в раме и частично в кузове тепловоза. Песок хранится в четырех бункерах, расположенных попарно спереди и сзади тепловоза и выполненных заодно с кузовом.

Тепловозы оборудованы радиостанцией. Приемопередатчик радиостанции и пульт управления радиостанцией размещены в кабине машиниста.

Отсек под переходной площадкой спереди тепловоза и четыре небольших ниши в раме над лестницами предназначены для хранения крупных и редко применяемых принадлежностей тепловоза.

Основные технические характеристики тепловозов

  • Род службы маневровый
  • Тип передачи электрическая
  • Осевая характеристика 30-30
  • Число ведущих осей 6
  • Число секций 1
  • Масса тепловоза (при 2/3 запаса топлива и песка), т. 120±3%
  • Нагрузка от колесной пары на рельсы, тс 20±3%
  • Конструкционная скорость, км/ч 100
  • Сила тяги длительная (для тепловоза ТЭМ1 при 9 км/ч, для ТЭМ2 при 11,1 км/ч), кгс 20 000/20 200*
  • Минимальный радиус проходимых кривых (при скорости 3 км/ч), м 80 1520
  • Колея, мм 1520
  • Диаметр колес (новых) по кругу катания, мм 1050
  • Тип букс на роликовых подшипниках
  • Тип автосцепки САЗ
  • Количество воды в системе, л 950/1050
  • Количество масла в системе, кг (при плотности V-0,86 т/м3) 430
  • Запас топлива, кг (при плотности v=0,85 т/м3) 5440
  • Запас песка, кг (при плотности v=l,7 т/м3) 2000

Габаритные размеры, мм:

* Здесь и далее в числителе — для тепловоза ТЭМ1, в знаменателе — для ТЭМ2

Общее описание

Упор при конструировании тепловозов этой разновидности делается на маневренность и тягловую силу. Локомотивы этой группы способны передвигаться по линиям с очень крутым изгибом (до 80 гр). Слишком уж большую скорость, в отличие от пассажирских, такие тепловозы развивать не могут. Однако при этом они способны к быстрому разгону и плавному торможению.

Ремонт маневровых тепловозов, а также их обслуживание производятся через специальную дверку, расположенную на капоте. В крыше таких локомотивов имеется люковая дверка, а кабина машиниста оснащается окнами большой площади.

Управляются локомотивы этой группы посредством специального пульта, расположенного в кабине. Для осуществления связи с диспетчерами в тепловозах используется радиостанция. Работают локомотивы этой разновидности на дизельном топливе и, в зависимости от сферы применения, могут иметь разную мощность. Машинист маневрового тепловоза имеет возможность работать в довольно-таки комфортных условиях. В любом случае кабина обогревается.

Читайте так же:
Как отрегулировать зажигание на 1jz ge

маневровый тепловоз тэм

Лада 2109 1995, двигатель бензиновый 1.5 л., 70 л. с., передний привод, механическая коробка передач — тюнинг

Машины в продаже

Комментарии 21

21214 два вида.До 11 г как на 21213. С 11 г нового образца Калина доработанный.Алюминиевый 22мм

На глазок только в стакан и коровка делает. С тормозами не шутят!

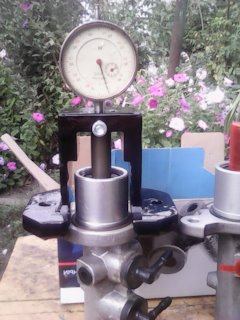

Замена вакуумного усилителя тормозов и регулировка хода педали тормоза ВАЗ-21213

При чем тут "на глазок" ?
Я по штангелю делал.
С тормозами на 2109, однажды "пошутил" Автоваз.

На глазок только в стакан и коровка делает. С тормозами не шутят!

Замена вакуумного усилителя тормозов и регулировка хода педали тормоза ВАЗ-21213

Данная ссылка не подходит к регулировке вакуума 21214, на 213 ниве стоит все девятошное.

Добрый день. Подскажите есть ли какая нибудь резинка под этой серебристой штукой на штоке вакуумника. Он у меня при замене гтц выпал, тормоза стали мягкие, я пробовал регулировать шток и прокачивать. Ничего не помогало. на сервисе сказали там резинка какая то должна стоять.

Не помню если честно, помоему нет

И подклинивание передних суппортов (со всеми вытекающими: износ дисков, старение цилиндра) обеспечен!

Свободный ход педали зависит не только от длины штока вакуумника, но и от того какие цилиндры установлены в задних барабанах.

Сейчас везде под видом саморазводных (нужных нам) продают от ВАЗ-2101 !
Проверить в магазине возможности нет. Продаваны этим пользуются.

Скинь барабаны и посмотри зазор между поршнями и колодками.
Все поймешь.

Когда нажимаешь педаль тормоза, (в том самом свободном ходе) ВЫБИРАЮТСЯ эти зазоры.
Если цилиндры обычные, это будет происходить каждое нажатие.

Что за умничество?
Я год так проездил и все норм, сейчас на другой 9ке так же и все норм.
И если что я сам продавец автозапчастей.
Сначала надо самому попробовать, потом уже умничать
