Регулировка поворотного кулака Урал 4320 — Причины неисправностей авто и их устранение

Регулировка поворотного кулака Урал 4320 — Причины неисправностей авто и их устранение

Одним из характерных признаков, указывающих на необходимость разборки и регулировки редуктора, является повышенный шум при движении автомобиля. Причины повышенного шума:

— смещение пятна контакта в зацеплении конических шестерен в результате нарушения регулировки конических подшипников;

— задиры и сколы зубьев шестерен, износ подшипников, а также недостаточный уровень масла в картере моста.

приспособление и выкатить тележку из-под автомобиля.

Устройство бортового редуктора

Устройство бортового редуктора настолько простое, что его можно собрать своими руками. Основа механизма – шестеренка, которая надевается на шлицы стандартного привода. Вторая, ведомая шестерня приводит во вращение колесо. Для того чтобы направление вращения не поменялось, устанавливаются промежуточные (паразитные) шестерни.

Обычно ведомая шестерня имеет больше зубьев, чем ведущая. Это позволяет увеличить передаточное число и при желании оснастить автомобиль шинами большего диаметра.

По тому же принципу устроены тяжёлые тракторные редукторы типа Т 170 или грузовые, которыми оснащаются коммерческие автомобили КамАЗ или МАЗ. Единственное отличие состоит в том, что для гусеничных тракторов и другой техники крутящий момент передаётся не на ступицу колеса, а на звёздочку гусеницы.

Ремонт бортового редуктора при необходимости может быть выполнен собственными руками. В большинстве случаев для устранения шумов и вибраций достаточно заменить вспомогательные элементы: сальники, плавающие уплотнения, подшипники и пр.

Регулировка зацепления верхней конической пары колесного редуктора

Боковой зазор в зацеплении зубчатых венцов вертикального вала и полуоси должен находиться в пределах 0,1-0,45 мм. Он регулируется перемещением вертикального вала с помощью разрезных прокладок 6 (рис. 1), установленных между фланцами стакана шкворневой трубы и корпуса 14 верхней конической пары. Положение полуоси не регулируется.

Рис. 2 Удаление масла из верхней конической пары колесного редуктора

Проверку зацепления проводят в следующем порядке: удаляют смазку из корпуса верхней пары шестерни (рис. 2), закрепляют на фланце корпуса 14 (рис. 1) индикатор и, проворачивая фланец кардана ведущей шестерни главной передачи, замеряют индикатором перемещение зуба полуоси при застопоренном вертикальном вале. Если нет индикатора, боковой зазор можно определить с помощью свинцовой пластины, вставленной между зубьев.

После регулировки бокового зазора проверяют пятно контакта в зубьях.

Регулировка ведущей шестерни

Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.

Читайте так же:
Регулировка зазора клапанов на умз 341

Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05.

Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне.

При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).

чертеж втулка распорная нива

Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.

динамометр

Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.

Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.

Уровень жидкости в мосту?

Перед тем, как использованное масло будет слито, потребуется узнать, сколько масла осталось в мосту Газели.

Выполнить данную процедуру возможно, если поместить авто на специальную яму. Основным условием здесь является наличие ровной поверхности.

После этого, сливное отверстие освобождается от пробки. При проведении процедуры должно вылиться некоторое количество жидкости, это означает, что закрыто все было абсолютно герметично. Когда же ничего не выливается, в отверстие можно опустить палец, проведя им по краю. Если в заднем мосту жидкость достигает уровня нижнего края, то это является нормой. Если же она опустилась ниже указанного показателя, то данный факт свидетельствует об утечке. Важно, устранить проблему, прежде чем заливать новое масло.

Наиболее распространенной причиной утечки из моста являются проблемы с сальниками. Визуального осмотра будет достаточно, чтобы обнаружить масляные подтеки на них. Когда пришло время заливать в емкость новое масло, важно не переусердствовать, чтобы не его не оказалось слишком много. В больших объемах оно может негативно влиять на КПД в целом.

Читайте так же:
Регулировка закрытия двери авто

Сливная и заливная пробка

Прежде, чем приступить к работе, потребуется подготовить:

  • новую суспензию;
  • емкости для отработанного материала;
  • рабочие инструменты.

Возможные неисправности

Проблема – во время движения раздаётся металлический шум

подшипник ведущей шестерни

  1. Подшипник ведущей шестерни неисправен или попросту развалился. Лечится это покупкой и установкой нового.
  2. Кольца подшипников ослабли в своей нише. Требуется ремонт или замена изношенных элементов.
  3. Стирание зубьев шестерёнки основной передачи – замена шестерёнки.
  4. Боковое расстояние между зубцами основной передачи нарушено – ремонт с восстановлением прежнего расстояния.
  5. На подшипнике ведущей шестерни сбито преднатяжение. Восстановить прежнее преднатяжение. В случае большой выработки – поставить новый подшипник.
  6. Ведомая шестерня ослабла в своём замке – подтянуть гайки крепления ведомой шестерни Волги 31105.
  7. Нарушена целостность зубьев шестерёнок основной передачи. Происходит из-за сбившегося зазора или некачественной смазки механизма. В этом случае требуется замена обеих шестерёнок основной передачи.

Из тормозного барабана раздаётся металлический стук

  1. Неисправность подшипника полуоси – требуется установка нового.

тормозной барабан

Так выглядит тормозной барабан для ГАЗ 31105

Основные поломки редукторов КамАЗа и способы их ремонта своими руками — поясняем вопрос

Редуктор КамАЗа 5320 — механизм, который преобразует и передаёт крутящий момент от коленвала на колёса. Это устройство испытывает серьёзные нагрузки и требует регулярных осмотров, регулировок, ремонтов.

Регулировка редуктора моста КамАЗ 5320

После ремонта или замены запчастей узла его нужно регулировать. В картере настраиваются такие параметры: предварительное натяжение подшипников на зубчатой паре колёс конической формы, межосевой дифференциал, боковой зазор и контактный след на зубьях шестерён.

Предварительный натяг подшипников на колёсных парах регулируется в следующем порядке:

Передний мост у Лада 2131

Как я уже говорил ранее, на открытии охоты проявился слабый узел в моём внедорожнике:( Самое обидное в том, что почти на ровном месте.

Из-за поломки в самом начале сезона пришлось восстанавливать НИВу в самые короткие сроки. Поэтому самый рациональный вариант отпал — установка стального корпуса РПМ. Если бы не огромное желание охотиться, то тогда я пошёл по пути установки стального корпуса и отвзязки моста. Однако не стоит забывать, что при отсутствии страсти к охоте у меня бы вообще не было НИВы!

Так вот, в своём городе Новомичуринске Б/У переднего моста найти не смогли, поэтому пришлось идти по пути установки РПМ в новый корпус.

В первую очередь, нужно было извлечь старый мост. Благо у товарища в гараже, в котором стояла НИВА, имеется смотровая яма.

Читайте так же:
Регулировка карбюратора альфа ромео

Полный размерКак хорошо, когда в гараже есть смотровая яма…

Приехав к обеду 17ого апреля в гараж, я начал разбирать, за 4 часа в одиночку мне удалось открутить всё, чтобы вытащить мост. Но одному извлечь очень тяжело, поэтому товарищ пришёл на помощь и вдвоём мы быстро извлекли «пациента».

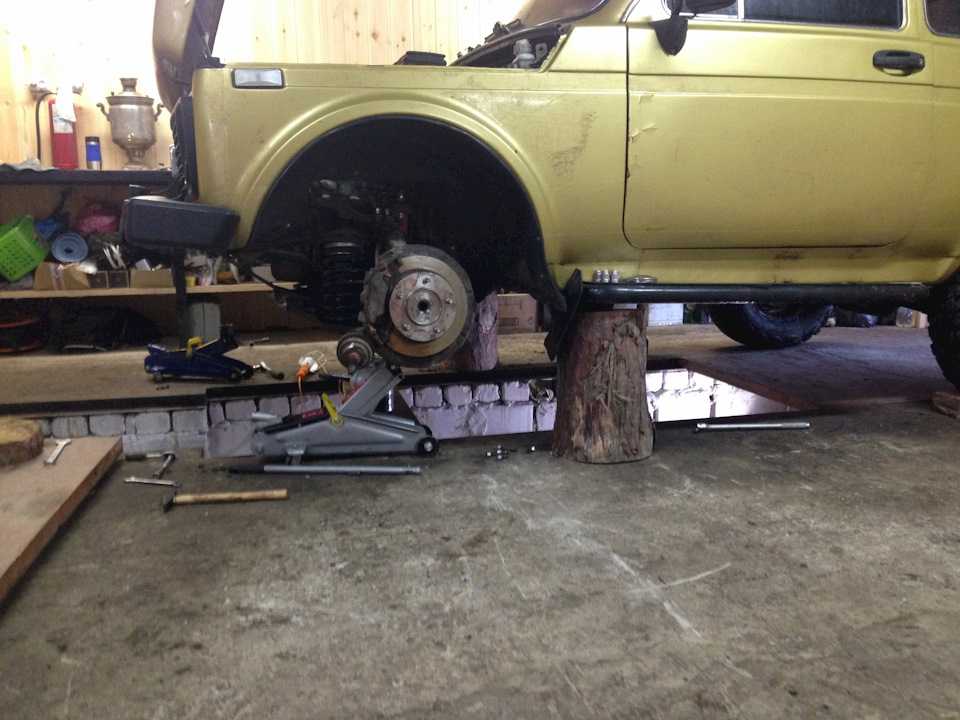

Полный размерИзвлечение переднего моста из ВАЗ 2121 НИВА

Последовательность для извлечения моста следующая:0) сливаем масло из РПМ;1) откручиваем нижние шаровые, чтобы поворотные кулаки отвести в сторону, не забываем поддамкратить рычаги, чтобы пружина не стягонула;2) извлекаем полуоси из кулаков;3) откручиваем ШРУСа от моста;4) откручиваем мост от ДВС;5) отмечаем зубилом, как был прикручен кардан к мосту;6) домкратим мост;7) откручивам передний кардан от моста;8) с помощью напарника вытаскиваем мост.

Полный размерДля извлечения/установки переднего моста необходимо запастись двумя домкратами

На следующий день начался поиск нужных запчастей:Картер РПМ — 2121-2302015 — 1 шт. — 3 020 р.Комплект прокладок РПМ — 2121-2301015/70/308 — 1 шт. — 40 р.Шпильки М12х1,25х30 — 2 шт. — 80 р.Шпильки М6х12 — 8 шт. — 24 р.Шпильки М8х20 — 3 шт. — 15 р.Шпильки М8х25 — 3 шт. — 18 р.Сапун — 2101-1700020 — 1 шт. — 60 р.Гайка хвостовика М16х1,5 самоконтрящаяся — 1 шт. — 35 р.Распорная втулка — 2101-2402029-01 — 1 шт. — 140 р.Подшипник — 2101-2402025 — 1 шт. — 397 р.Подшипник — 2101-2403036 — 2 шт. — 840 р.Сальник хвостовика — 2121-2302052 — 1 шт. — 100 р.Болк крепления фланца — 2101-2201107 — 4 шт. — 20 р.Гайка М8 самоконтрящаяся — 4 шт. — 24 р.

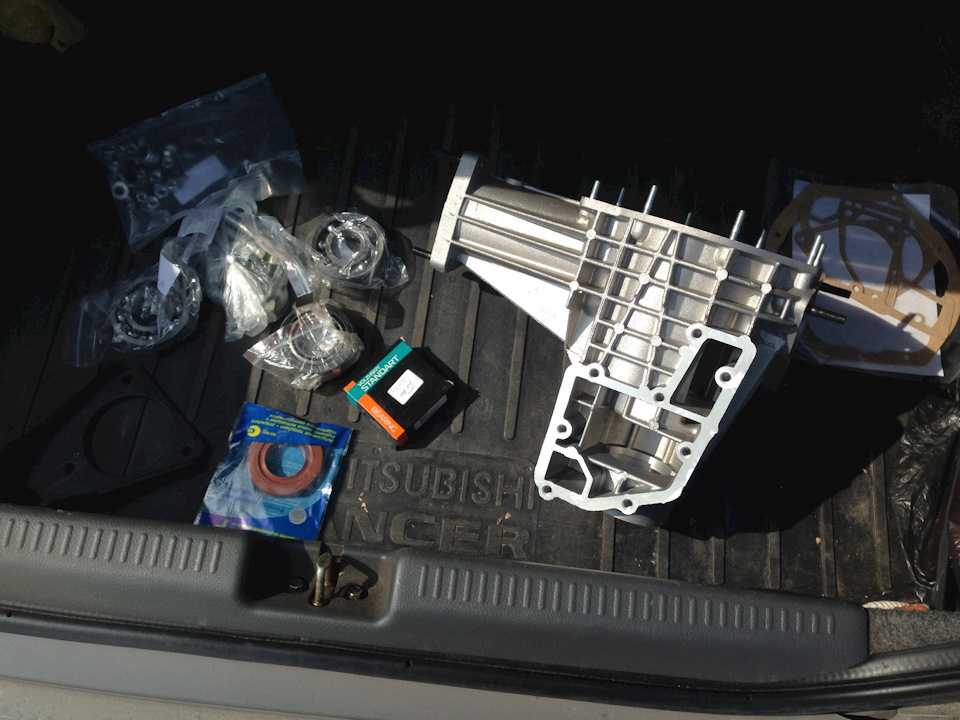

Полный размерЗапчасти для восстановление переднего моста на ВАЗ 2121 НИВА

После этого поехал к мастеру, чтобы он собрал РПМ в новом корпусе. После капитального ремонта были замечены за ремонтником некоторые косяки, из-за которых он мне бесплатно собрал РПМ в новом корпусе. Иначе бы процедура обошлась бы в 2 000 рублей.

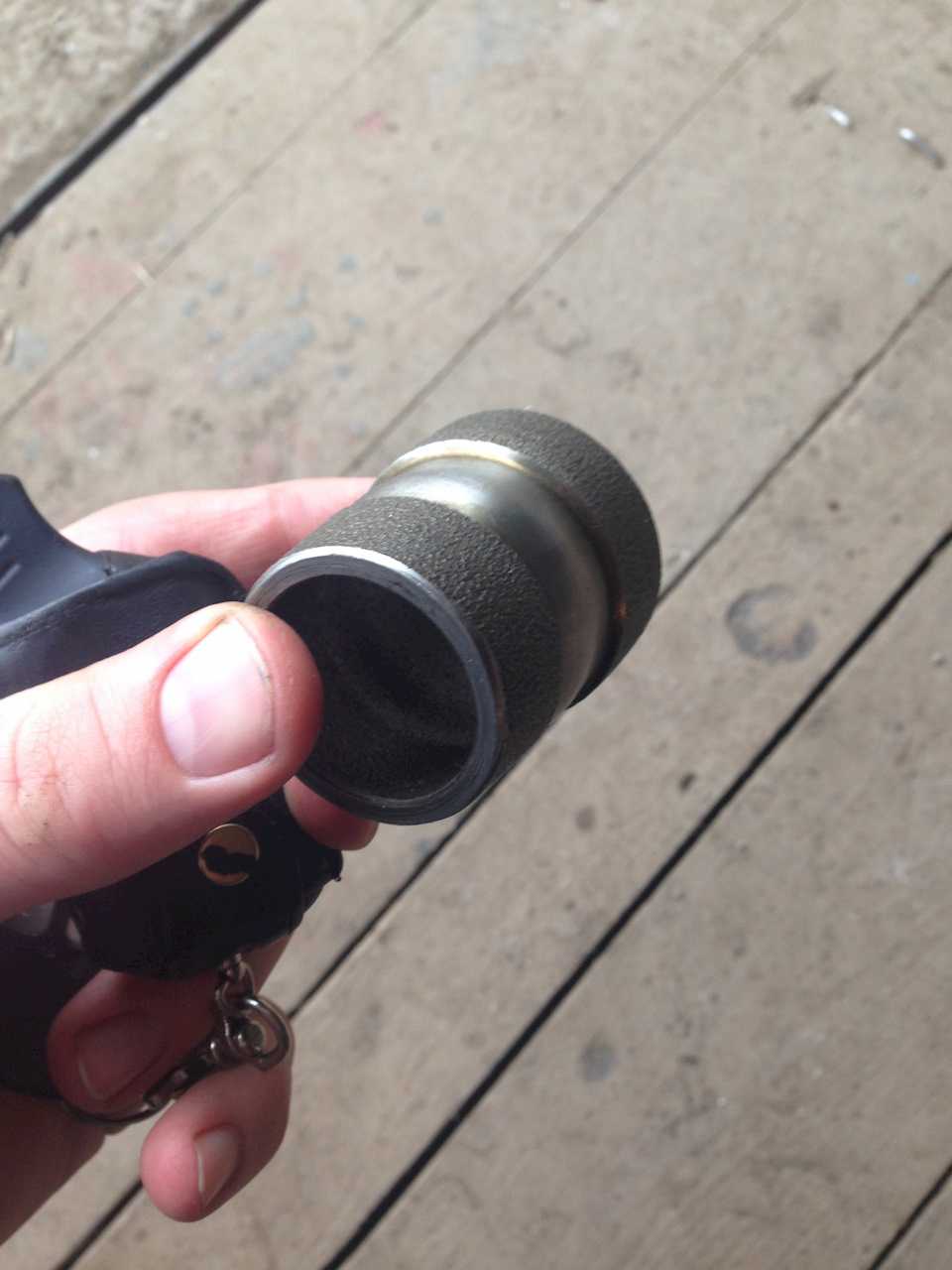

Хочу подчеркнуть, чтобы установить РПМ в новый корпус обязательно нужно купить распорную втулку 2101-2402029-01, потому что она одноразовая:

Полный размерОдноразовая распорная втулка РПМ — 2101-2402029-01

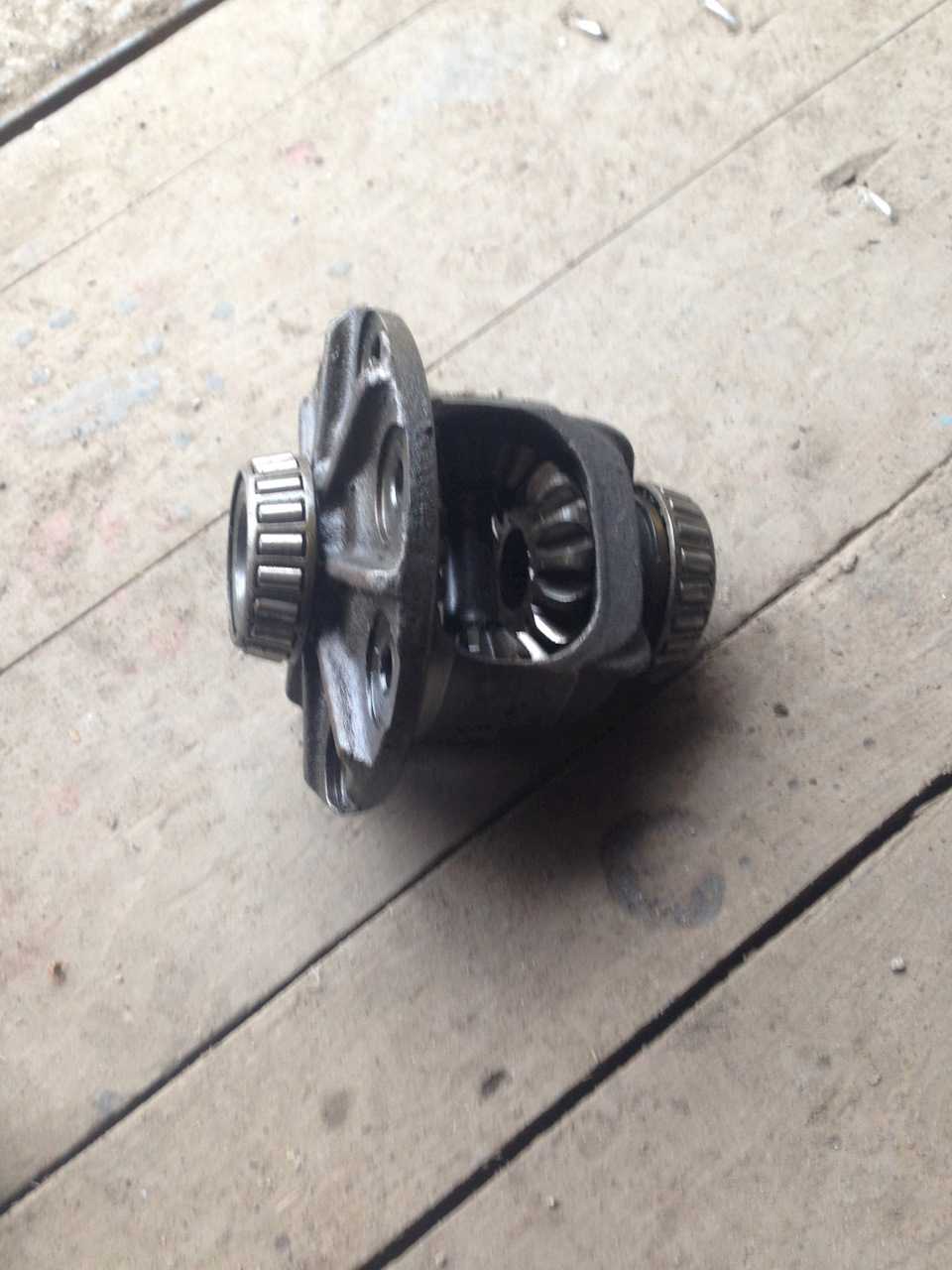

Подшипники можно не менять, но чтобы не лазить в РПМ несколько раз лучше заменить:

Полный размерРПМ ВАЗ 2121 НИВА

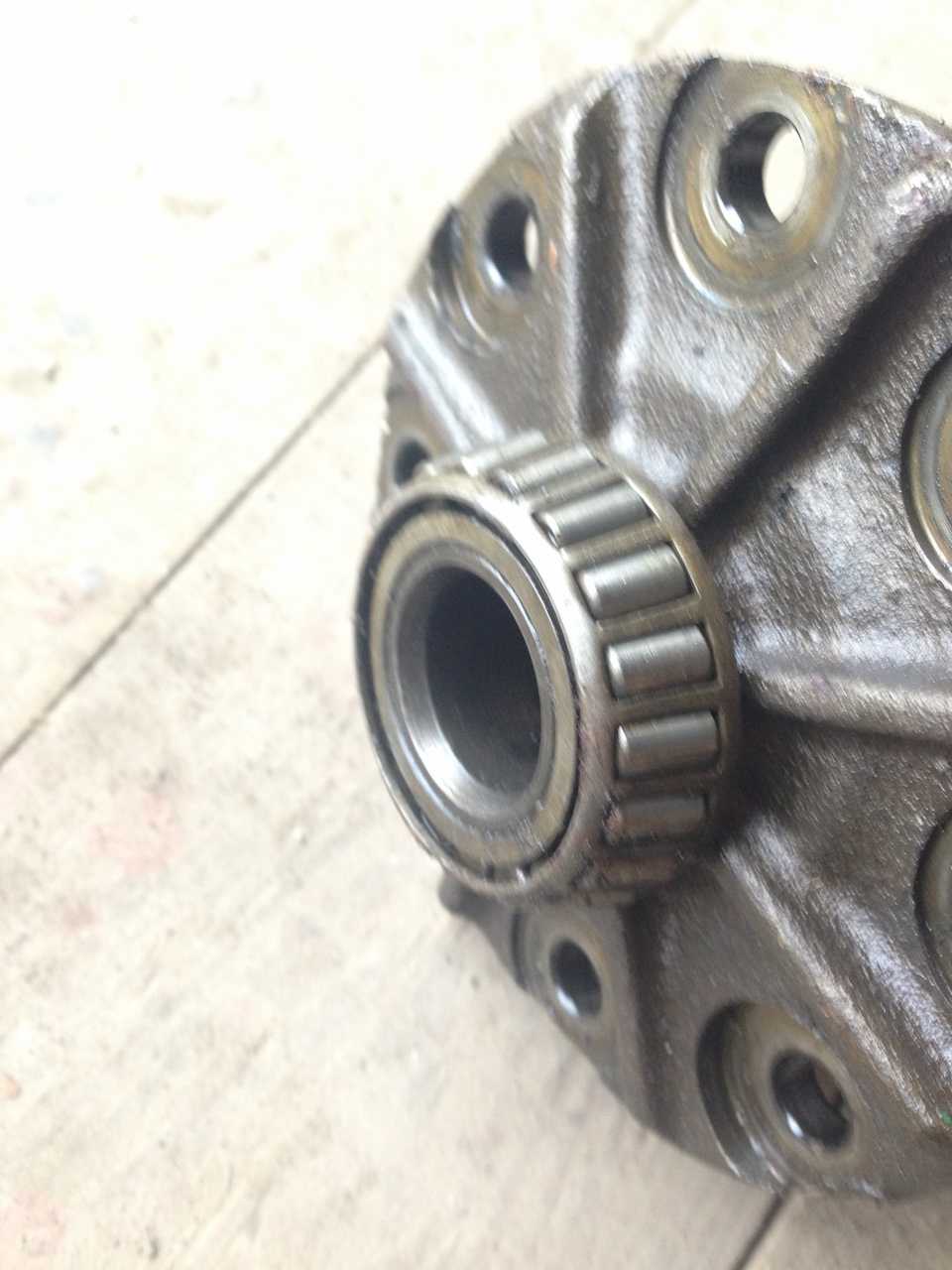

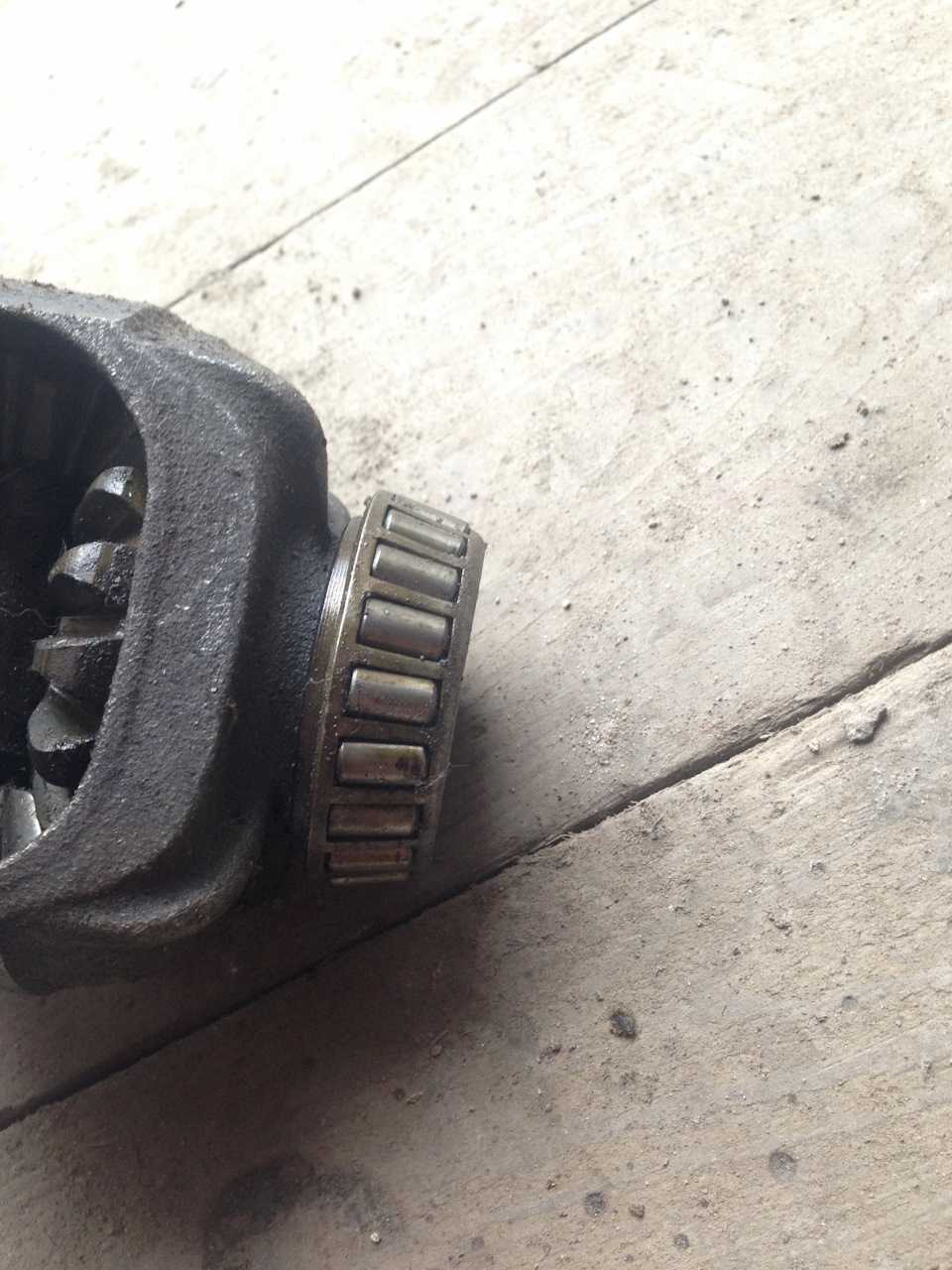

Полный размерПодшипник 2101-2403036

Полный размерПодшипник 2101-2403036

Мастер сделал всё оперативно, и уже 18ого апреля вечером собранный мост был у меня на руках:

Читайте так же:
Где регулируют свет фар

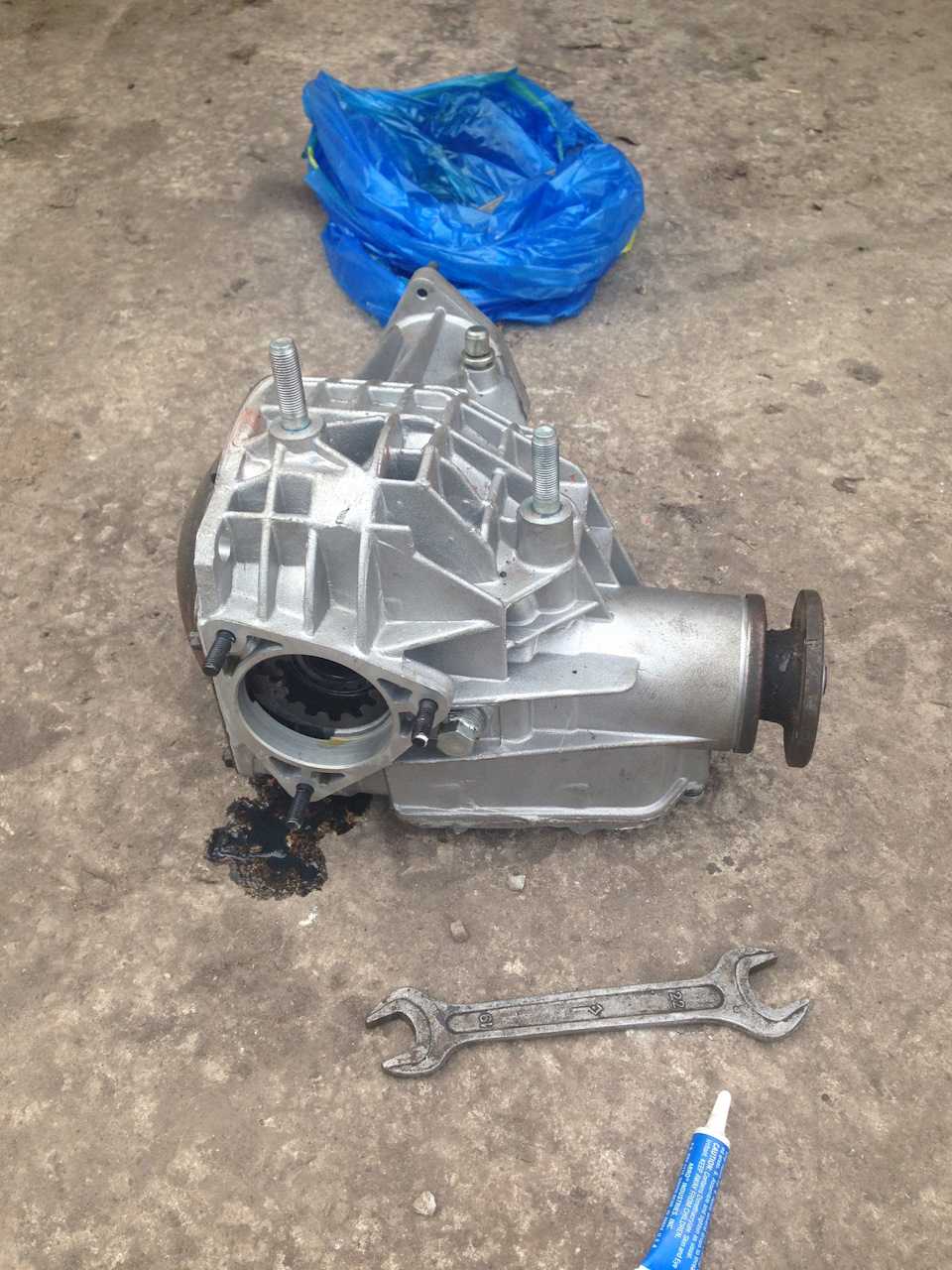

Полный размерРПМ в новом корпусе ВАЗ 2121 НИВА

Хотелось бы обратить ваше внимание на то, что шпильки вкручивать нужно с фиксатором резьбы, которые бывают двух видов: разъёмные и неразъёмные. Я использовал фиксатор резьбы разъёмный синего цвета:

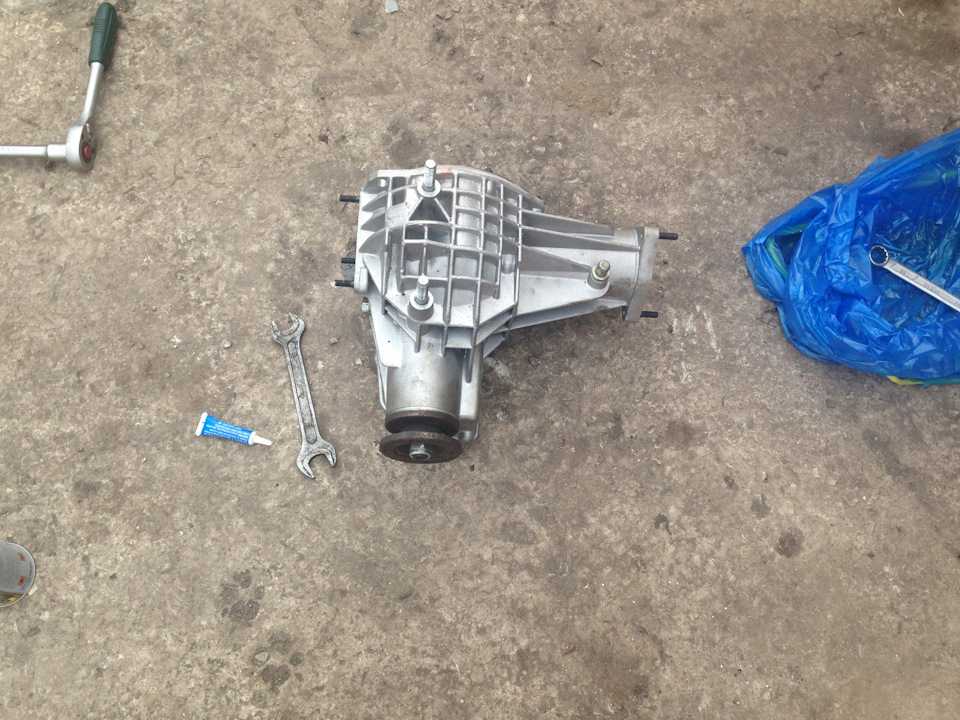

Полный размерПередний мост ВАЗ 2121 НИВА

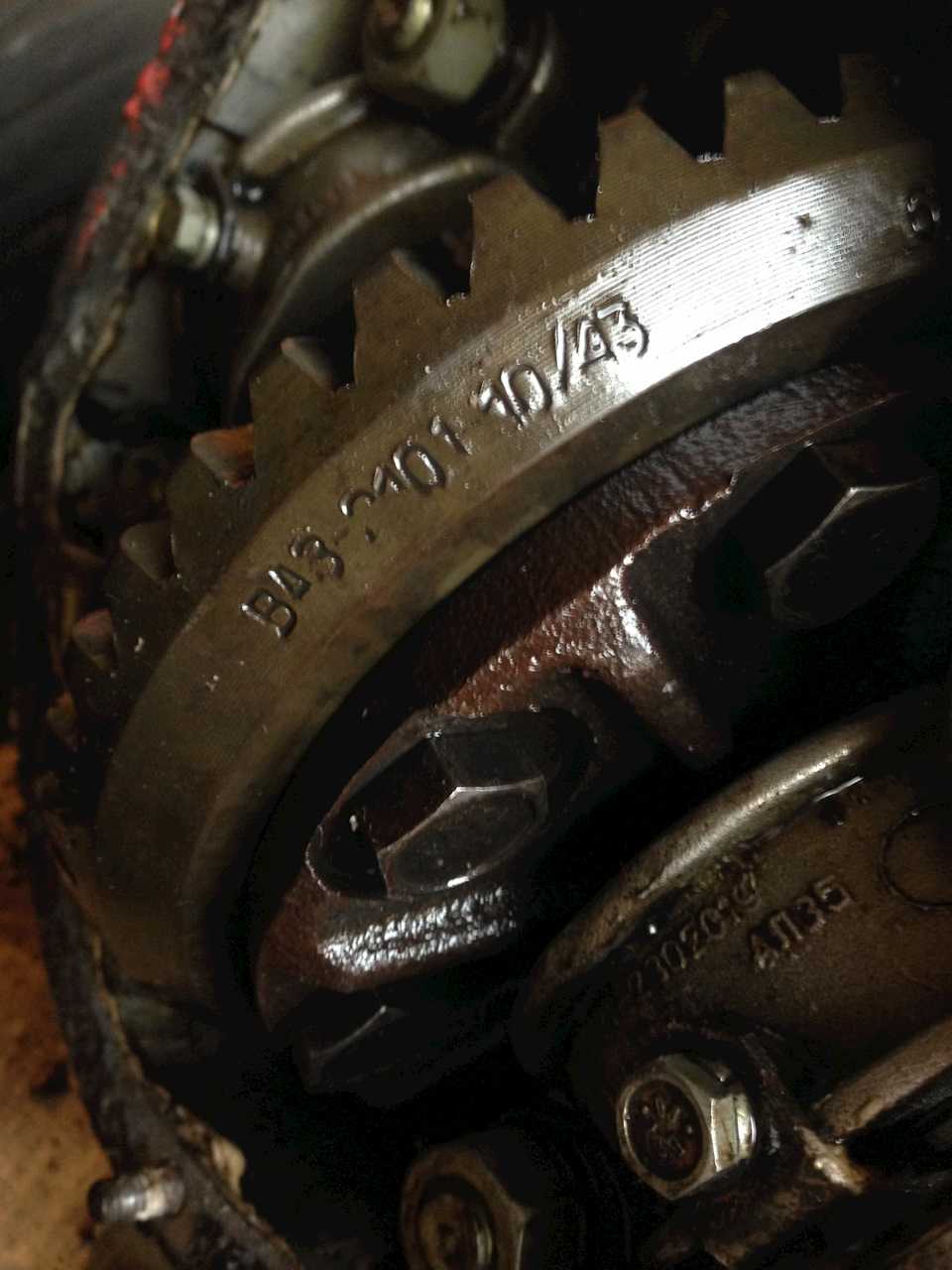

Зато теперь я знаю, какая у меня стоит главная пара:

Полный размерГП 2101 — 10/43

Ещё желательно было поменять подшипники и сальники на ШРУСах, но у меня не хватило рвения, чтобы за один день всё это сделать. Но не вижу в этом ничего страшного, потому что ШРУСы снимаются без снятия моста. И как-нибудь при следующем ремонте обязательно этим займусь, зч уже куплены!;)

P.S. Конечно, надо было ставить стальной корпус и сразу отвязать мост. Но тогда бы я пропустил весеннюю охоту…

P.P.S. Всем надёжных узлов и быстрого качественного ремонта!

Ремонт редуктора

Сегодня ремонт редуктора обычно сводится к покупке и установке нового. Раньше, в нашу советскую бытность, на авто рем. заводах чинили практически все, и сточенные зубья редуктора наплавляли и восстанавливали. Сегодня же никто этим не занимается, а просто проводят замену. Тем не менее сначала нужно провести дефектовку шестерен, чтобы определить правдиво ли утверждение, что редуктор ВАЗ Нива 2121 износился и требует замены. Д

Как снять передний мост на ваз 2121.

ля снятия редуктора нам потребуется снять весь мост авто. Поэтому мы должны разобраться в том, как его разобрать и снять с машины.

Сначала нам нужно определиться с местом ремонта – это должная быть хорошая удобная яма или высокий подъемник. Первым делом мы снимаем защиту двигателя, так как она прикрывает большую часть днища в передней части авто. Затем мы откручиваем и снимаем штангу у стабилизатора поперечной устойчивости, а у поперечины мы должны снять растяжки. Следующий наш шаг – это отсоединение амортизаторов от нижних рычагов подвески. Следом откручиваем от фланца ведущей шестерни карданный вал и аккуратно отводим его в сторону, возможно, для этого его потребуется провернуть. Не бойтесь, если вы вручную провернете коленчатый вал ничего страшного не произойдет и не сломается.

Теперь нам нужно специальным устройством сжать пружины подвески и сразу же снять т шаровые опоры с нижнего рычага. Плавно отпустив зажимы пружин снимаем и их. Также нужно снять тяги от поворотных рычагов. Теперь нужно снять колпак и открутить аккуратно гайку подшипника. Это же выполняется и с другой стороны подвески ВАЗ Нива 2121. Теперь нужно отсоединить крепление глушителя на коробке передач и в задней части двигателя и снять глушитель.

Читайте так же:
Митсубиси лансер регулировка ручника

Теперь нам нужно отвернуть гайки крепления кронштейна поперечины подвески подушек крепления двигателя. Отвернуть болт, который крепит правый кронштейн к двигателю и две гайки, которые крепят передний мост. Мост при этом желательно поддерживать.

Теперь, когда мост ВАЗ Нива 2121 снят его нужно закрепить за стенде

Теперь нам нужно снять крышку и вынуть шарнир, так же важно не сорвать уплотнительную прокладку. У картера моста нужна снять штампованную крышку и еще одну прокладку

Все, перед нами открылись шестерни редуктора, и мы его можем вынимать. При этом не стоит снимать нижнюю крышку картера, потому что может вытечь масло и облить вас. Вынимать шестерни также нужно аккуратно, так как они весят немало.

Ваз 21213: замена масла во всех агрегатах

Многие владельцы машин сталкиваются с задачей, когда необходимо произвести ТО (техобслуживание) автомобиля.

При этом кто-то выполняет обслуживание своими руками и получает удовольствие от ремонта, а заодно и экономит свои деньги, некоторые предпочитают тратить деньги (чтоб не пачкаться и не возиться) гоняют машину в автосервис, слепо доверяя своего железного коня посторонним людям.

А, между прочим, замена масла ваз 21213, как и в других моделях — это ответственный процесс и от правильного и своевременного выполнения его напрямую зависит срок службы всех агрегатов машины! Процесс замены просто элементарный, времени занимает не много, каждый может выполнить самостоятельно.

Как разобрать редуктор переднего моста Ваз 2121 Нива 2131

После того, как редуктор переднего моста на автомобиле Ваз 2121 и Нива 2131 снят, можно приступать к его разборке с целью замены вышедших из строя элементов. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В первую очередь необходимо тщательно очистить и вымыть от грязи редуктор. Для этого используем щетку, сжатый воздух или промываем его в керосине.

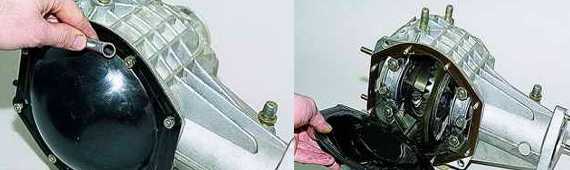

Далее снимаем крышку картера редуктора. Для этого ключом на десять откручиваем восемь гаек ее крепления.
