Переоборудование автотранспорта на использование сжиженного газа в качестве моторного топлива

Переоборудование автомобилей под работу на сжиженном углеводородном газе марки ПБА (пропан-бутан автомобильный) осуществляется как карбюраторных так и инжекторных бензиновых автомобилей.

Преимущества переоборудования : цена на газ вдвое ниже цены на бензин, работа газовой топливной системы автономна от бензиновой, экологичен (при сгорании газа выделятся меньше вредных выбросов в атмосферу), индивидуальная компоновка (выбор вида газового баллона), наличие обширной сети АГЗС как в РБ так и за рубежом.

По вопросам переоборудования вашего автомобиля на СУГ, необходимо обратиться:

СТО филиала ПУ «Гомельгаз» по тел/факс: (0232) 22-17-50, +375-33-309-13-31.

Калинковичская ГНС филиала ПУ «Мозырьгаз» по тел.8 02345 3-42-12

С прейскурантом цен вы можете ознакомиться в филиалах РПУП «Гомельоблгаз», либо на сайте в разделе услуги.

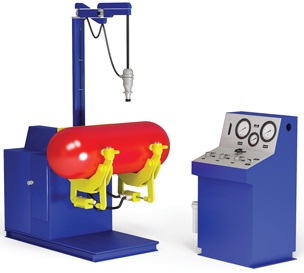

Техническое освидетельствование автомобильных газовых баллонов

Для безопасной эксплуатации автомобиля, на котором установлено газовое оборудование, работающее на сжиженном углеводородном газе, необходимо периодически проводить техническое освидетельствование газового баллона.

Периодичность проведения зависит от условий эксплуатации и типа установленного баллона и установлена Правилами по обеспечению промышленной безопасности оборудования, работающего под избыточным давлением. Так, для автомобильных баллонов, использующих сжиженный углеводородный газ, периодичность освидетельствования не должна превышать 3 лет.

Заказ выполняется по предварительной записи. Для получения консультации специалиста или ответа на любые интересующие вопросы, обращайтесь по указанным телефонам.

Адреса пунктов по техническому освидетельствованию:

Пункт 1: г. Гомель, проезд Геофизиков 1А СТО (напротив Государственное предприятие «Советское» , р-он АЗС «Дружба»),

Время работы СТО:

Понедельник: с 8:00 до 17:00

Вторник-Пятница: с 8:00 до 20:00

Суббота: 8:00 — 17:00

Воскресенье: выходной

Пункт 2: г. Калинковичи, ул. Советская, 2 (Калинковичская газонаполнительная станция)

ГБО Lovato Easy Fast на метане 4 поколения и порядок его установки

Рассмотрим этот процесс на примере автомобиля Fiat. Установка такого газового оборудования производится в несколько этапов. Они состоят из операций по дополнительной установке деталей на самом двигателе, размещению и закреплению узлов ГБО, их соединению между собой и наладочные работы.

Подготовительные операции

Открыв моторный отсек, следует отсоединить аккумуляторную батарею и всасывающий коллектор. В нем предстоит смонтировать сопла для газа.

Установка сопел на всасывающем коллекторе

Так как этой конструкцией автомобиля изначально не предусмотрена работа на газе, то его нужно каким-то образом подавать в двигатель. Для этого необходимо на всасывающем коллекторе установить специальные сопла, через которые метан будет поступать в цилиндры мотора. Для этого необходимо его демонтировать.

Сняв всасывающий коллектор, на нем размечаются отверстия для сопел. Точки сверления должны располагаться идентично на каждом его патрубке.

Разметка отверстий под сопла

После этого электродрелью выполняется сверловка отверстий. Диаметр сверла должен предусматривать дальнейшую нарезку резьбы под устанавливаемые штуцера.

Во время этой операции следует следить за тем, чтобы сверло все время располагалось перпендикулярно поверхности всасывающего коллектора.

Сверловка отверстий под сопла

В полученных отверстиях резьбонарезным инструментом нарезается резьба. После этой операции патрубки коллектора очищаются от заусенцев и стружки после сверловки и нарезки резьбы. Все готово для установки сопел.

Установка ГБО Lovato на метане — нарезка резьбы

Перед установкой сопла на его резьбовую часть наносится одна-две капли специального клея, и оно закручивается в просверленное отверстие без чрезмерного усилия. Таким же образом монтируются все остальные сопла.

Закручивание сопла

Далее, выполняя монтаж ГБО Lovato, к закрепленным соплам присоединяются специальные газовые шланги, которые обжимаются хомутами в местах присоединения.

Подсоединение газовых шлангов

После этого всасывающий коллектор устанавливается на двигатель, закрепляется, а все шланги обрезаются под одну длину.

Шланги подрезаются под одну длину

Выполняется подсоединение дроссельного клапана двигателя в систему газового оборудование с использованием таких же штуцеров, как и на всасывающем коллекторе.

Установка ГБО Lovato на метане — сборка и присоединение блока форсунок

В зависимости от типа двигателя автомобиля подбираются откалиброванные сопла для установки на рампу с форсунками. Они закрепляются на форсунках и соединяются с газовыми трубками коллектора. Для этого используются те же специальные хомуты.

Установка ГБО Lovato на метане — соединение блока форсунок с трубками коллектора

Дальше производится жесткое закрепление блока форсунок к двигателю при помощи специальной скобы.

Подключение редуктора для метана и фильтра

Для установки двухступенчатого редуктора для метана RMJ предварительно разрезаются шланги системы охлаждения двигателя, блокируя выход тосола.

На Т-образные штуцеры из комплекта ГБО Lovato следует присоединить трубки соответствующей длины под охлаждающую жидкость. Закрепить трубки в контуре системы охлаждения, соединив их свободные концы со штуцерами газового редуктора.

Обжав места соединения трубок хомутами, прочно закрепить винтами редуктор на специальной скобе к жесткой части корпуса моторного отсека автомобиля.

Закрепление редуктора

Установить газовый фильтр с датчиками между редуктором и рампой, соблюдая направление сборки, указанное стрелкой. Соединить электрический выход из фильтра с соответствующим разъемом электропроводки.

Газовый фильтр

Заправочный клапан монтируется в моторном отсеке.

Установка ГБО Lovato на метане — заправочный кран в моторном отсеке

Как работает ГБО Lovato на метане

Из баллона газ поступает в редуктор, а после него в фильтр, где очищается и где происходит определение его температуры и давления. После фильтра газ поступает на рампу и в форсунки. Одновременно сигнал датчика MAF поступает на дроссельный клапан.

После него входит с противоположной стороны в фильтр FSU Lovato, где определяется его значение и поступает в верхнюю часть редуктора для компенсации давления на выходе, которое регулируется при помощи специального винта.

Электронный блок управления и проводка

Электронный блок управления (ЭБУ) ГБО Lovato крепится в моторном отсеке в месте, удобном для подсоединения к нему электропроводки. При выборе такого места следует учитывать, что на ЭБУ должно как можно меньше попадать вода во время движения.

Установка электронного блока управления

Блок управления оснащен двумя разъемами разного цвета, чтобы избежать ошибки при подключении электропроводки. Все окончания проводов снабжены специальными штуцерами, отличающимися между собой. Это дает возможность выполнить соединения быстро и без ошибок.

В кабельной проводке имеются штуцера для бензиновых и газовых форсунок. Они обозначаются разными буквами, которые позволяют при их соединении обеспечить правильное подключение и требуемую последовательность впрыска.

Кабельная проводка со штуцерами

На видном и доступном для водителя месте в салоне автомобиля устанавливается переключатель видов топлива «бензин-газ».

Установка ГБО Lovato на метане — переключатель топлива бензин — газ

Завершив все работы по подключению электропроводки, устанавливается плавкий предохранитель.

Установка газового баллона

Баллон для газа устанавливается в багажнике автомобиля. Он должен быть надежно и неподвижно закреплен. Для этого в качестве основы используется специальная жесткая тележка, намертво соединенная с днищем багажника. На нее укладывается баллон и фиксируется винтами с помощью металлических хомутов.

Баллон с метаном в багажнике автомобиля

На арматуре баллона должен быть кран, открывающий и закрывающий подачу газа. К крану крепится пластиковая гофра, выполняющая функцию сапуна. Металлическая заправочная трубка, идущая под днищем автомобиля в моторный отсек на заправочный кран и на редуктор, также крепится через штуцер на арматуре баллона.

Установка ГБО Lovato на метане — наладочные работы

После завершения монтажа ГБО Lovato на метане производится заправка баллона газом на автоматической газовой наполнительной компрессорной станции (АГНКС).

Наладка и калибровка установленного ГБО производится при помощи компьютера по разработанной программе Lovato Autogas. Подключив его через специальный разъем к ГБО автомобиля, сначала производится настройка базовых параметров работы центрального блока.

Компьютерная настройка и калибровка ГБО Lovato

После этого запускается автоматическая калибровка. Она выполняет преобразование данных для работы всей системы.

Финальной частью настройки является проверка исправности работы при помощи тестера OBDII. Он позволяет оценить точность калибровки как при работе на минимальных оборотах, так и во время движения по шоссе.

Автор: Сергей Морозов

Внимание! Это статья защищена законом об авторском праве в цифровую эпоху (DMCA). Запрещено любое копирование без моего разрешения.

Правительство дало полный газ: россияне получат по 80 тысяч для переоборудования машины на метан

С 20 июля в России действует «форсированная» программа перевода автопарка на газовое топливо. Субсидии возросли с прежних рублей до практически : расходы клиента на установку дорогого метанового ГБО падают аж в . Мы разобрались, на что именно распространяются скидки и как их получить.

Из чего складываются новые субсидии

Программа субсидирования установки ГБО (газобалонного оборудования) действует ещё с прошлого года, но месяц назад её модернизировали: премьер-министр России Михаил Мишустин утвердил двойной повышающий коэффициент, что увеличило госскидку рублей для легковых автомобилей. Субсидии возросли и для других типов техники: например, при переводе грузовиков на полностью газовый цикл она теперь достигает рублей.

Кроме того, появилась дополнительная субсидия от ПАО «Газпром», которая для легкового автомобиля составляет те же рублей. Итого общая скидка для частников превышает .

Программа начала действовать . Речь идёт исключительно о ГБО для работы на сжатом (компримированном) природном газе — метане. Его не нужно путать с более популярным у таксистов и перевозчиков сжиженным пропан-бутаном: на такие машины скидки не распространяются.

Что такое сжатый газ и в чем его плюсы

Сжатый природный газ является почти идеальным топливом: у него высокое октановое число, минимальное количество примесей и низкая цена — сейчас она колеблется в районе за кубометр. Для сравнения, расход топлива заводской газовой Lada Vesta CNG составляет порядка на при езде по трассе, что означает снижение стоимости километра пробега от рублей на бензине до на метане.

Газовый баллон высокого давления на 90 литров съедает треть багажника Lada Vesta

Но есть и минусы: метановое ГБО изначально дороже и сложнее, поскольку газ хранится под давлением порядка . ГБО занимает много места в багажнике и требует «легализации» при его установке (вот как это сделать).

Развитием сети АГНКС в России занимается в основном компания «Газпром газомоторное топливо»

Фото: «Газпром газомоторное топливо»

Но главная проблема в другом: в России очень мало АГНКС — аналога АЗС для заправки сжатым метаном. Пусть за последние три года их количество выросло с 250 до 422 на всю Россию (карта), это на порядок меньше, чем число АЗС, которых насчитывается более .

Какие регионы попали в программу

Новая программа действует в 23 регионах: Адыгея, Башкортостан, Татарстан, Удмуртия, Чувашия, Краснодарский и Пермский края, Белгородская, Владимирская, Волгоградская, Воронежская, Курская, Ленинградская, Липецкая, Нижегородская, Орловская, Ростовская, Саратовская, Тверская, Тульская, Ульяновская, Челябинская области и Санкт-Петербург.

Это означает, что аккредитацию на переоборудование автомобилей с госскидкой получали автосервисы, расположенные в этих регионах. Их количество различается: например, в Башкортостане это , в Челябинской области —

При этом жители регионов, где программа не действует, могут обращаться к соседям, например, из Екатеринбурга приехать в одну из челябинских фирм.

Как получить субсидию?

Необходимо обратиться в один из аккредитованных сервисов в регионе действия программы. Перед посещением обязательно уточните по телефону, что сервис действительно имеет право предоставления госскидки. Кроме того, убедитесь, что вам выдадут все необходимые для легализации ГБО документы.

Стоимость газобаллонного оборудования вам снизят на сумму государственной субсидии (например, для легковушек), а дополнительно вы получите топливную карту «Экогаз» с лимитом на базовую сумму субсидии ( рублей для легковушек).

Правда, «газпромовскими» бонусами по карте «Экогаз» можно оплачивать только 50% стоимости топлива на АГНКС ООО «Газпром газомоторное топливо»: суммы хватит на за полцены. На практике выработка такого количества топлива на той же Lada Vesta потребует примерно километров чисто «газового» пробега, то есть скидка будет реализована через несколько лет эксплуатации.

Ставить ли метановое оборудование с госскидкой?

Это зависит от пробегов вашего автомобиля. Экономика получается такой: при цене метанового ГБО в районе рублей для легкового автомобиля рублей вы получите в форме прямой скидки, ещё — за счёт скидки на газ. Получается, что рублей, в которые обойдётся вам оборудование, окупятся примерно через километров газового пробега.

С одной стороны, это немного: примерно год–два эксплуатации. С другой, экономия наступает именно при езде на метане, тогда как малое количество АГНКС делает эксплуатацию только на газе задачей нетривиальной. Например, в Челябинске есть всего шесть АГНКС, в Екатеринбурге, Казани и Ростове — по четыре, в Уфе — пять, в Волгограде — одна.

Легковые автомобили переделывают в битопливные: они могут заправляться и бензином, и газом (штуцер виден слева от горловины основного бака)

При этом та же метановая Lada Vesta CNG проезжает на одной зарядке баллона по городу и по трассе, то есть обойтись без бензинового пробега почти невозможно.

Из других минусов: необходимость регистрировать ГБО, что сопряжено с изрядной морокой и расходами — они могут достигать сумм порядка рублей.

Помимо метанового ГБО, есть более доступное оборудование для работы на пропан-бутане (попутный нефтяной газ). В ряде регионов разница в цене между пропаном и метаном несущественна, что делает сжиженный газ предпочтительным вариантом — таких заправок в России гораздо больше.

Купить автомобиль с метановым ГБО можно прямо с завода, правда, в случае с легковушками выбор невелик — это только продукция АВТОВАЗа, например, Lada Largus CNG или Lada Vesta CNG. К сожалению, ценники кусаются, например, «Веста» с заводским ГБО стоит на рублей дороже обычной бензиновой.

Преимущество ГБО BRC:

• высокая надежность оборудования BRC вне конкуренции;
• наличие омологаций на многие автомобили (кроме BRC этого нет ни у одного производителя ГБО);
• все оборудование одного производителя от креплений до блока управления;
• наличие уникальных комплектов газобаллонного оборудования BRC для перевода на газ автомобилей с непосредственным впрыском бензина (ГБО 5 поколения);
• ГБО BRC не требует существенных затрат на сервисное обслуживание при эксплуатации;
• Заводской гарантийный срок ГБО BRC 2 года, но не более 150 000 км пробега;
• ресурс безотказной работы оборудования ГБО BRC достигает 500 000 км пробега.
• есть возможность работы в режиме «сохранения» клапанов, для автомобилей несовместимых с другими типами ГБО
• есть возможность установки ГБО даже на дизельные двигатели (газодизель)
• ГБО BRС не подделывают (пока), скорее всего вы купите оригинальный итальянский комплект.

Из чего состоит газобаллонное оборудование

Каждая версия системы газобаллонного оборудования имеет баллон и топливную магистраль. Но в зависимости от поколения комплект ГБО для автомобиля может отличаться:

• Первое – редуктор с вакуумным клапаном подачи газа в карбюратор.
• Второе – редуктор с электронным клапаном и регулировкой подачи топлива.
• Третье – редуктор и распределенная подача газа во впускной коллектор.
• Четвертое – редуктор, форсунки (инжекторная система), электронный блок управления.
• Пятое – топливный насос, ЭБУ, форсунки с непосредственным впрыском топлива в цилиндры.
• Шестое – насос, отдельный ЭБУ.

Принципиальные схемы газовых систем питания ГБА автомобилей работающих на метане и пропан-бутановой смеси, устройство, принцип работы.

В зависимости от применяемого газового топлива принципиальные схемы систем питания ГБА автомобилей имеют свои специфические особенности и одновременно общие элементы. Эти схемы устанавливаются параллельно штатным системам питания жидким топливом.

Принципиальные схемы газовых систем питания ГБА автомобилей работающих на метане, устройство, принцип работы.

Рассмотрим принципиальную схему газовой системы питания ГБА автомобилей, работающей на компримированном (сжатом) природном газе метан. Газ хранится в баллонах высокого давления (19,6 МПа). Заправка баллонов метаноим производится через заправочный узел, заправочный вентиль и расходный вентиль.

Из баллонов метан по трубопроводам высокого давления подается к электромагнитному газовому клапану, предварительно пройдя очистку от твердых примесей в фильтре этого клапана. После открытия электромагнитного клапана газ подается к редуктору высокого давления, где происходит снижение давления газа до 1,0-1,2 МПа за счет перемещения клапана редуктора высокого давления и действия пружины.

Принципиальная схема газовой системы питания ГБА автомобилей, работающей на компримированном (сжатом) природном газе метан.

Для предотвращения замерзания примесей влаги, происходящем по причине падения температуры газа при редуцировании в редукторе высокого давления, для подогрева подается жидкость от системы охлаждения двигателя.

Затем газ поступает по трубопроводу в редуктор низкого давления. В редукторе низкого давления в полостях 1-й и 2-й ступеней происходит последовательное снижение давления до близкого к атмосферному. Автоматическое регулирование давления в редукторе обеспечивается изменением положения клапанов соединенных с мембранами.

Из редуктор низкого давления газ по рукаву подается к дозатору газа и в смеситель газа, откуда газовоздушная смесь поступает в цилиндры двигателя. Включение подачи газообразного топлива осуществляется при помощи переключателя в цепи электрической схемы, в которую включены обмотки входного и магистрального клапанов. Блокировка подачи газа выполняется при помощи входного электромагнитного клапана, управляемого электронным блоком.

Принципиальные схемы газовых систем питания ГБА автомобилей работающих на пропан-бутановой смеси, устройство, принцип работы.

По сравнению с предыдущей схемой для компримированного (сжатого) природного газа метан, схема газовой системы питания ГБА автомобилей, работающих на газе сжиженном нефтяном (пропан-бутановая смесь), имеет иной баллон для газа и запорную арматуру.

Сжиженный газ хранится в баллоне, который рассчитан на давление 1,6 МПа. Пропан-бутановая смесь поступает при заправке через заправочный вентиль. Наполнение баллона прекращается автоматически при всплытии поплавка, который связан с отсечным клапаном. Из баллона газ поступает через магистральный вентиль и по трубопроводам высокого давления подается к электромагнитному клапану, предварительно пройдя очистку от твердых примесей в фильтре этого клапана.

Принципиальная схема газовой системы питания ГБА автомобилей, работающих на газе сжиженном нефтяном (пропан-бутановая смесь).

После открытия магистрального электромагнитного клапана, газ поступает по трубопроводу в редуктор низкого давления. В отличие от предыдущей схемы не требуется предварительного снижения давления в редукторе высокого давления. Принцип работы редуктора низеого давления аналогичен предыдущей схеме. В полостях 1-й и 2-й ступеней происходит последовательное снижение давления до близкого к атмосферному.

Автоматическое регулирование давления в редукторе обеспечивается изменением положения клапанов, соединенных с мембранами. Для испарения жидкой фазы газа, редуктор низкого давления подогревается жидкостью, поступающей из системы охлаждения двигателя. Из редуктора низкого давления газ подается к дозатору газа и в смеситель газа, откуда газовоздушная смесь поступает в цилиндры двигателя.

Как и в предыдущей схеме, включение подачи газа осуществляется при помощи переключателя в цепи электрической схемы, в которую включены обмотки входного и магистрального клапанов. Блокировка подачи газа выполняется при помощи входного клапана, управляемого электронным блоком.

По материалам книги «Установка и эксплуатация газобаллонного оборудования автомобилей».
Ю.В. Панов.

Поколения ГБО, работающие на метане

Данный газ используется начиная с самых первых поколений ГБО. Более того, для ранних версий установок он подходит даже лучше. Объясняется это тем, что оборудование на метане в основном используется на грузовых автомобилях, многие из которых имеют карбюраторные или моноинжекторные моторы. Для них подходит ГБО 1 или 2 поколения соответственно.

Начиная с третьего поколения, газовое оборудование автомобиля на метане получило существенный прирост электроники и немного автоматизировалось. На системах такого типа впрыск газа осуществляется под управлением электронного блока. Это позволяет более точно настроить подачу топлива через дозатор-распределитель. Кроме того, существенным отличием стал эмулятор форсунок, который заменил бензоклапан. Такое решение позволит прекратить подачу бензина, создавая лишь видимость работы бензиновых форсунок, чтобы бортовой компьютер не дал сбой.

Четвертое поколение ГБО для авто на метане стало еще более совершенным. В нем появились специальные газовые форсунки и более совершенный электронный блок управления. В системах такого типа газ уже подается немного другим образом: поступает сразу в коллектор через электромагнитные форсунки. Но агрегатное состояние газа не меняется, лишь давление. Поэтому такие установки все еще могут работать на метане.

Начиная с пятого поколения оборудования, принцип подачи газа кардинально меняется. Теперь топливо из баллона в коллектор должно поступать не в газообразном состоянии, как раньше, а в жидком. Это противоречит физике метана, который ни при каких давлениях свыше -80 градусов жидким быть не может. Соответственно, установки 5 версии и выше могут работать лишь на пропане.

Особенности метановых установок

Как и любой другой вид горючего, метан имеет свои отличительные черты. Это природный газ, который почти не требует фильтрации. При сгорании он не выделяет почти никаких вредных веществ и считается экологически чистым. Установки с использованием данного газа почти во всем идентичны пропановым, за исключением некоторых деталей:

Есть и особенности относительно того, как авто на метане будет вести себя на дороге. Обычно прослеживается спад мощности мотора и увеличения веса, что, соответственно, скажется на разгоне, маневренности и торможении. Уменьшится и полезное пространство в багажнике, если речь идет не о грузовом автомобиле или минивэне, конечно. Это уже произойдет из-за особенностей баллонов.
